МЕГЕОН 15102 Осциллограф аналоговый два канала

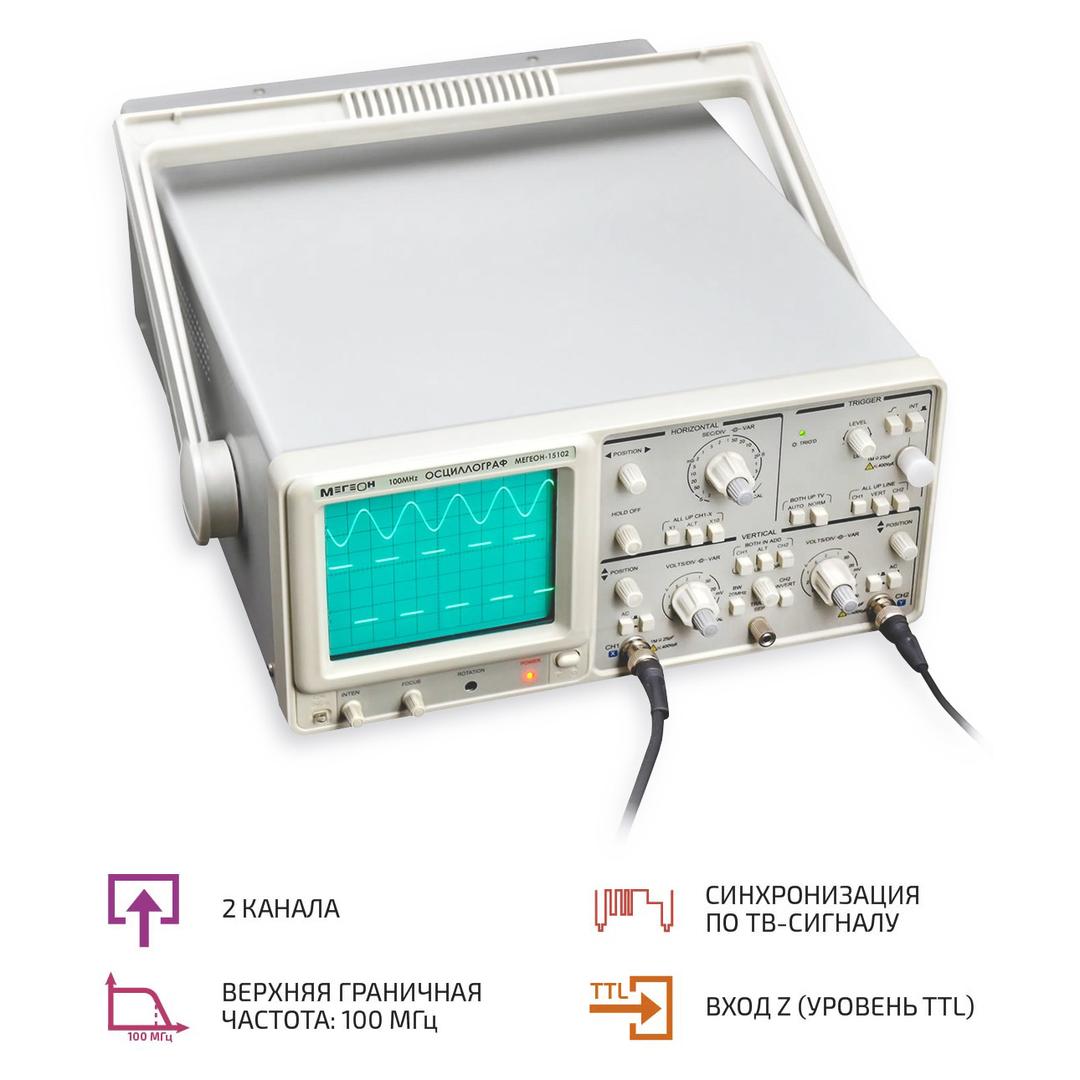

Осциллограф аналоговый МЕГЕОН 15102: два канала, 100 МГц

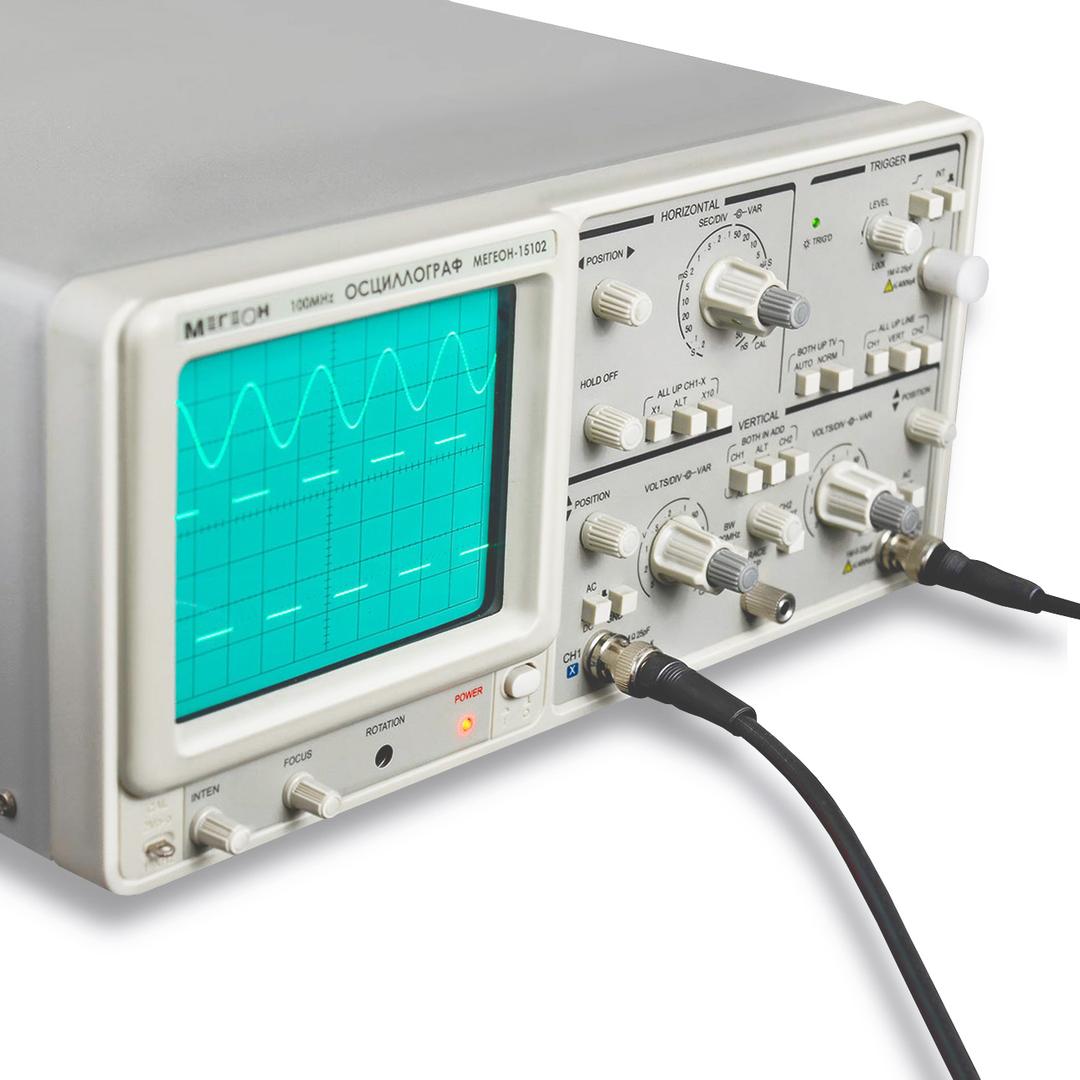

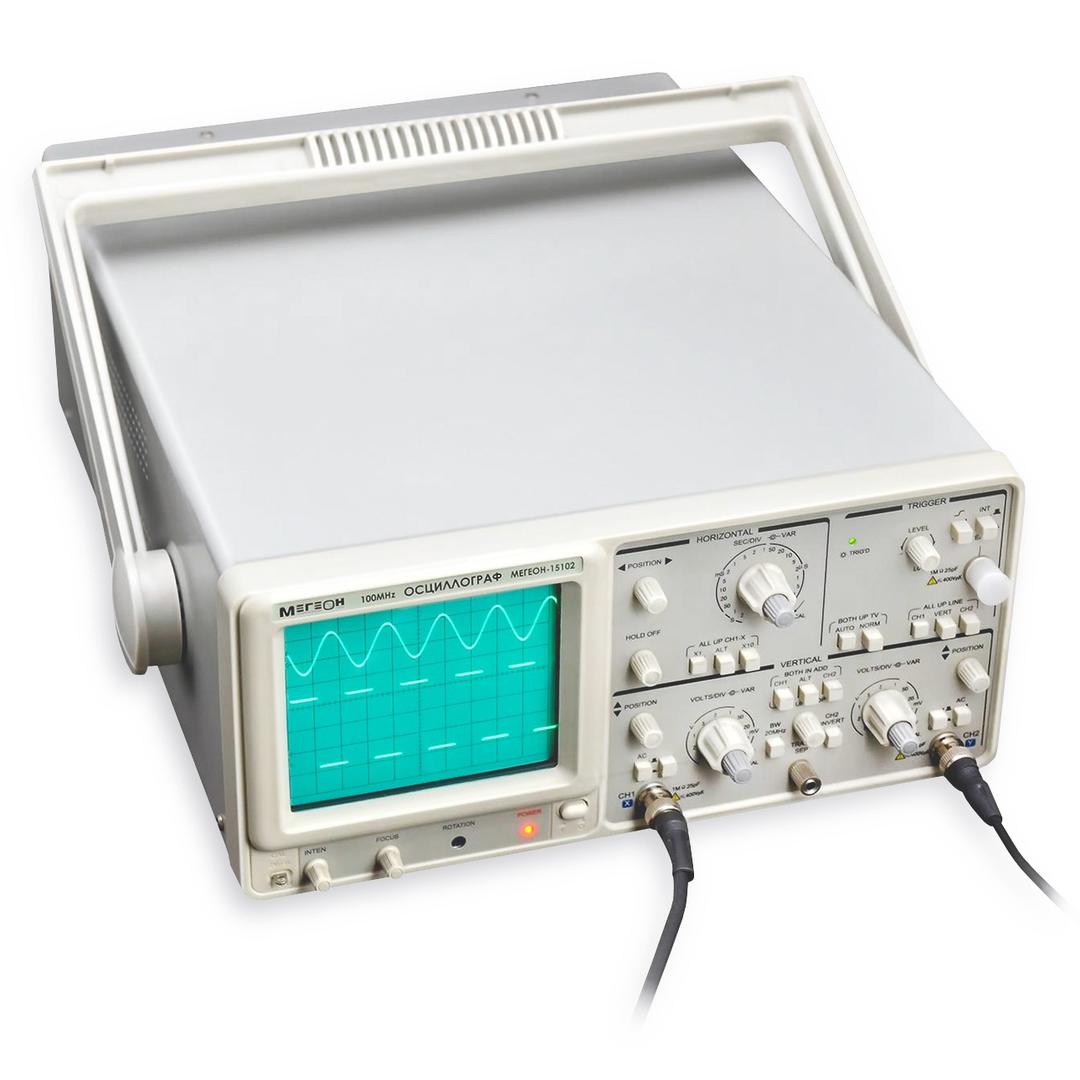

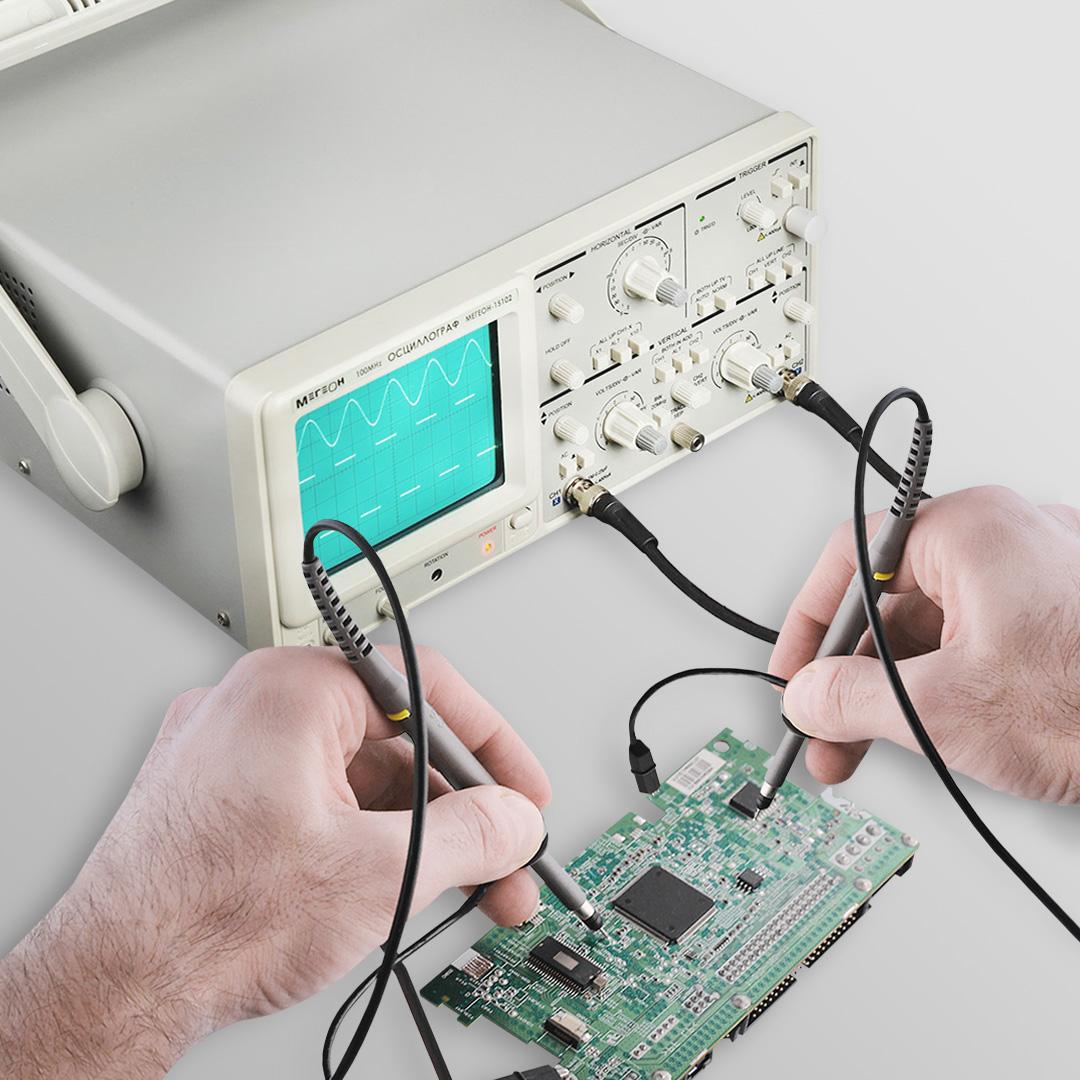

Осциллограф аналоговый МЕГЕОН 15102 — это надежный прибор для измерения и анализа электрических сигналов. Два канала позволяют одновременно наблюдать и сравнивать два сигнала. Широкая полоса пропускания 100 МГц делает осциллограф подходящим для различных задач в электронике.
Основные возможности и преимущества
Большой экран с четкой масштабной сеткой обеспечивает удобное наблюдение за сигналами. Высокая чувствительность от 5 мВ/дел помогает видеть даже слабые сигналы. Встроенный калибратор упрощает настройку прибора перед работой.
Осциллограф поддерживает несколько режимов синхронизации для стабильного изображения. Функция растяжки развертки позволяет детально изучать участки сигнала. Режим X-Y открывает возможности для анализа фазовых сдвигов.
Надежная электронно-лучевая трубка имеет большой ресурс работы. Прибор отличается простым управлением и высокой ремонтопригодностью. Осциллограф МЕГЕОН 15102 идеально подходит для мастерских, лабораторий и учебных заведений.
Ключевые характеристики осциллографа

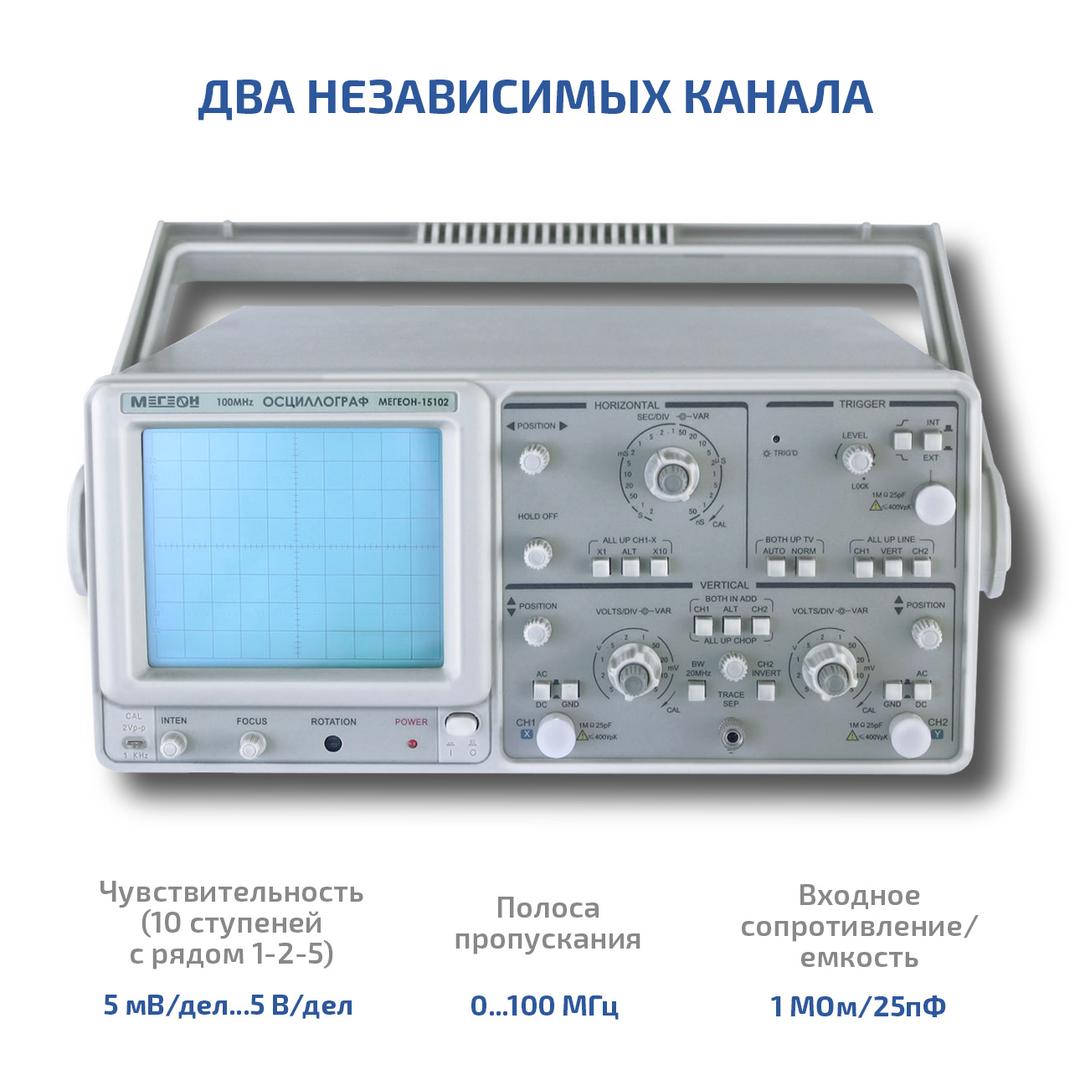

- Количество каналов: 2.
- Полоса пропускания: 100 МГц.
- Чувствительность: от 5 мВ/дел до 5 В/дел.
- Коэффициенты развертки: от 50 нс/дел до 0,2 с/дел.
- Дисплей: ЭЛТ, размер области 80x100 мм.

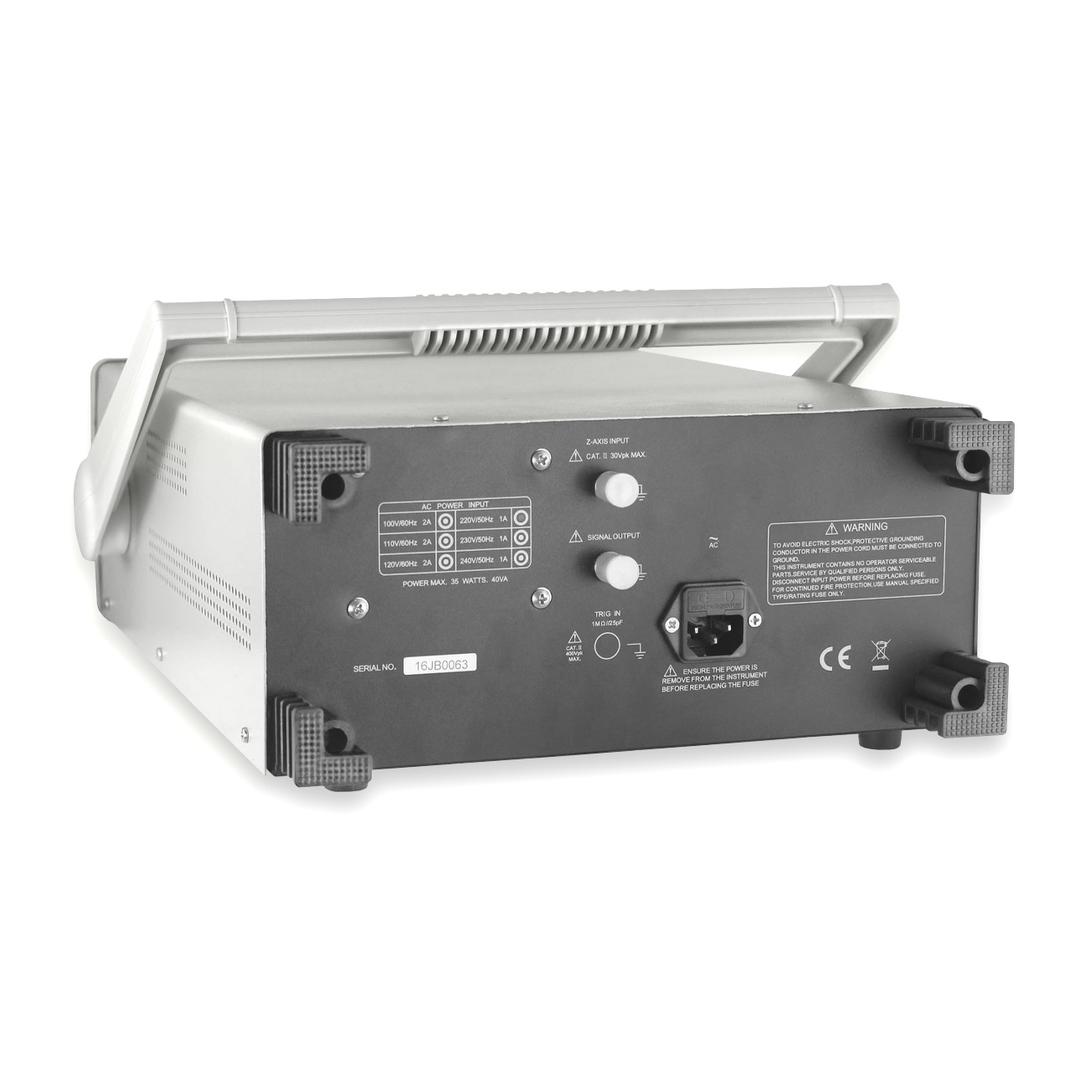

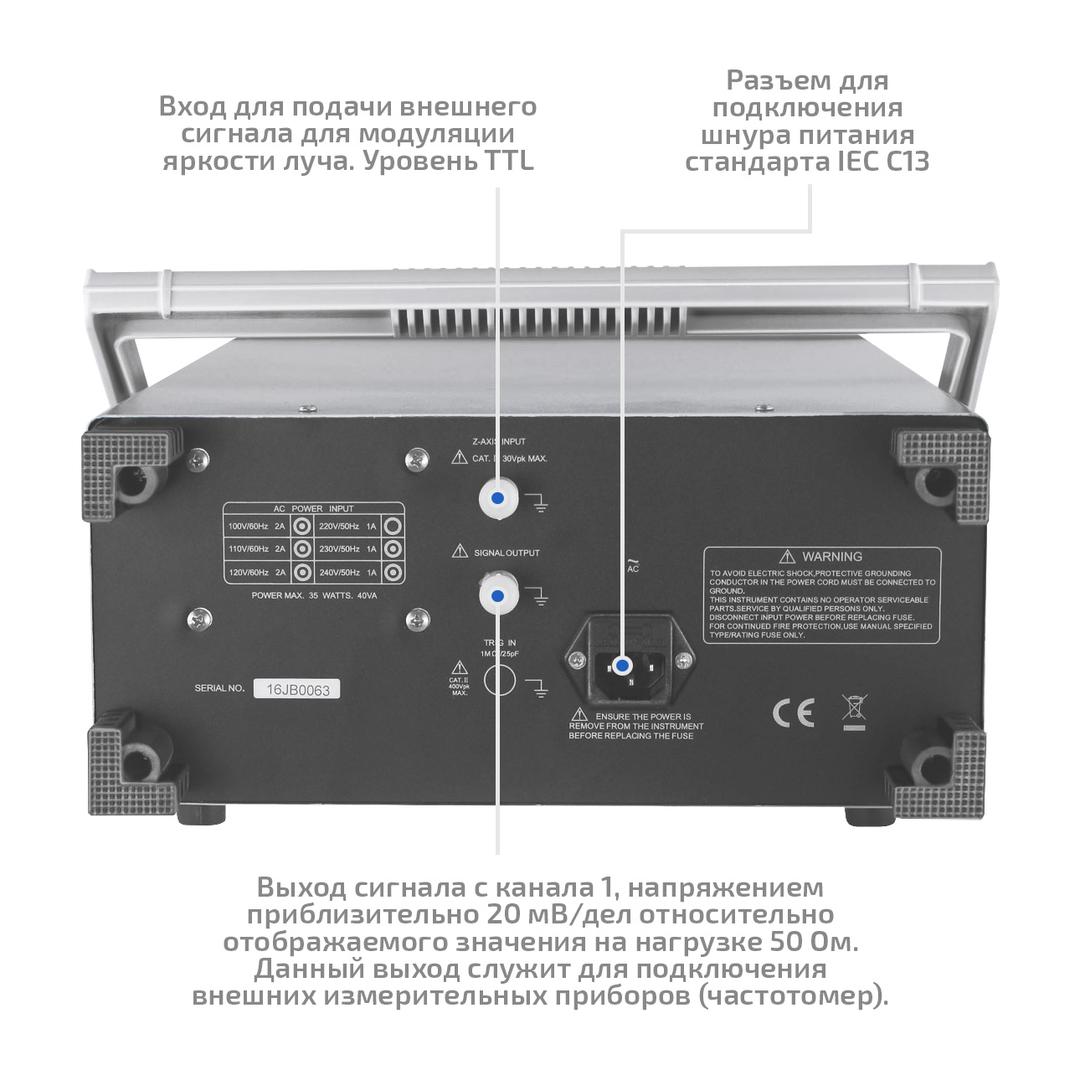

- Вход Z для управления лучом (TTL-уровень).
- Выход сигнала с канала CH1 для дополнительного анализа.
Комплект поставки
- Осциллограф аналоговый МЕГЕОН 15102 — 1 шт.
- Сетевой шнур — 1 шт.

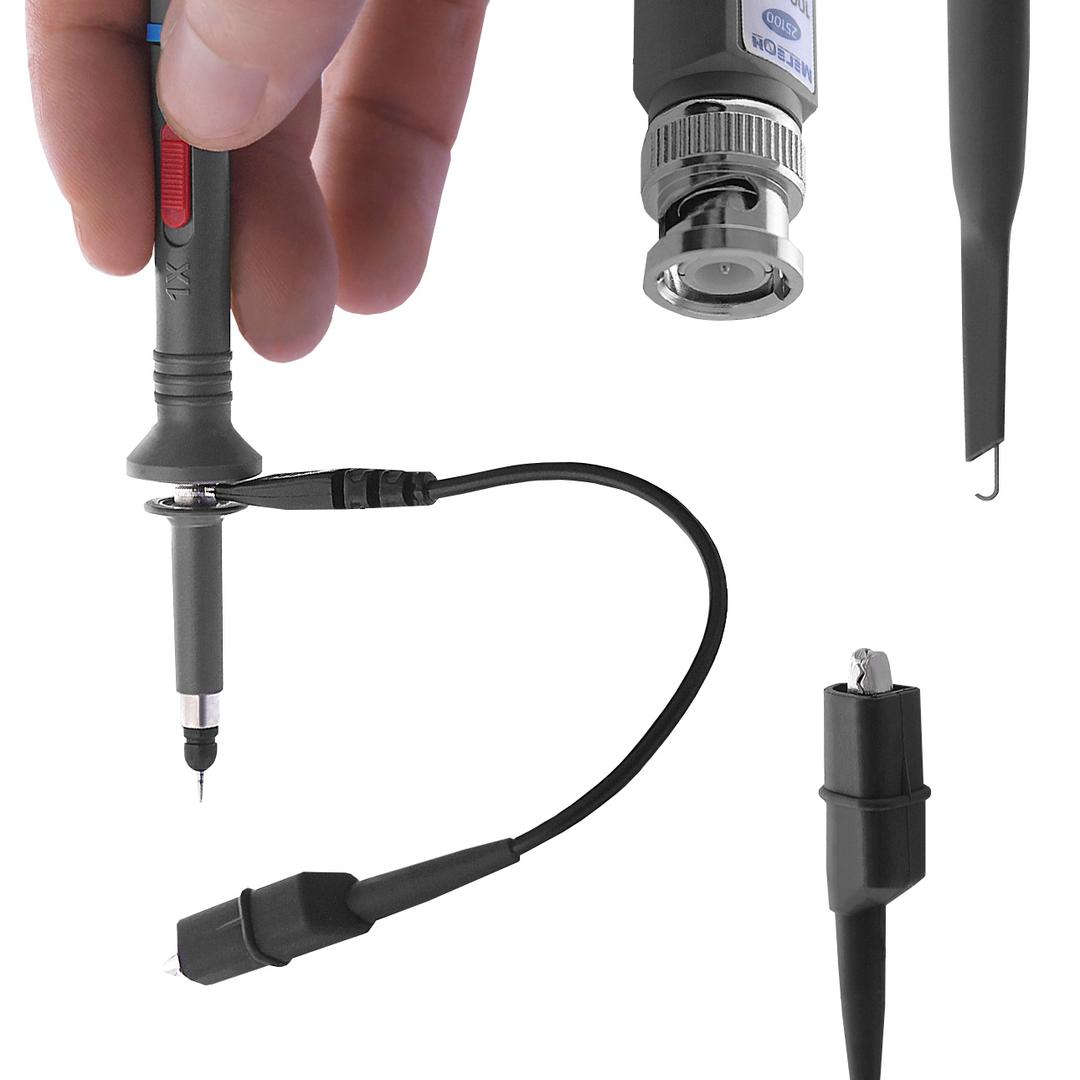

- Пробник-делитель (1:1 / 1:10) — 2 шт.
- Руководство по эксплуатации — 1 шт.
Осциллограф МЕГЕОН 15102 готов к работе сразу после распаковки. Выбирайте проверенный аналоговый осциллограф для точных измерений. Подробные технические характеристики и условия заказа смотрите на сайте.
|
Основные характеристики |
|
|
Количество каналов |
2 |
|
Полоса пропускания |
0 — 100 МГц |
|
Канал вертикального отклонения. |
|
|
Чувствительность |
5 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5 |
|
Погрешность |
±5 % |
|
Плавная регулировка |
Перекрытие по диапазону не менее 2,5 раза |
|
Полоса пропускания |
0...100 МГц |
|
Время нарастания сигнала |
5 мВ...5 В/дел: не более 3,5 нс |
|
Входное сопротивление/емкость |
1 МОм/25пФ |
|
Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
|
Частота коммутации каналов в режиме « CHOP » |
~ 400 кГц |
|
Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
|
Максимальное входное напряжение |
Закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
|
Тракт синхронизации |
|
|
Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
|
Полярность сигналов для синхронизации |
+ /- |
|
Чувствительность синхронизации |
20 Гц. ~ 20 МГц:0.8 дел; ЕХТ:0.2 В 20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В |
|
Режимы работы схемы синхронизации |
Ждущая, автоматическая, от ТВ-сигнала. |
|
Канал горизонтального отклонения. |
|
|
Коэффициенты развертки |
50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5 |
|
Погрешность |
±5 %, |
|
Диапазон плавной регулировки чувствительности |
Не менее 2,5 раза |
|
Дополнительный множитель развертки |
х10 |
|
Режим X-Y. |
|
|
Полоса пропускания |
DС ~ 1 МГц |
|
Ошибка разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
|
Z-вход. |
|
|
Чувствительность |
5 В (уровень TTL) |
|
Полоса частот |
DC - 1 МГц |
|
Входное сопротивление |
10 кОм |
|
Максимальное входное напряжение |
50 В (DC + АС пик) |
|
Дисплей |
|
|
Тип |
Электронно-лучевая трубка |
|
Размер активной области |
80мм Х 100мм |
|
Общие характеристики |
|
|
Потребляемая мощность, не более |
35Вт (40 ВА) |
|

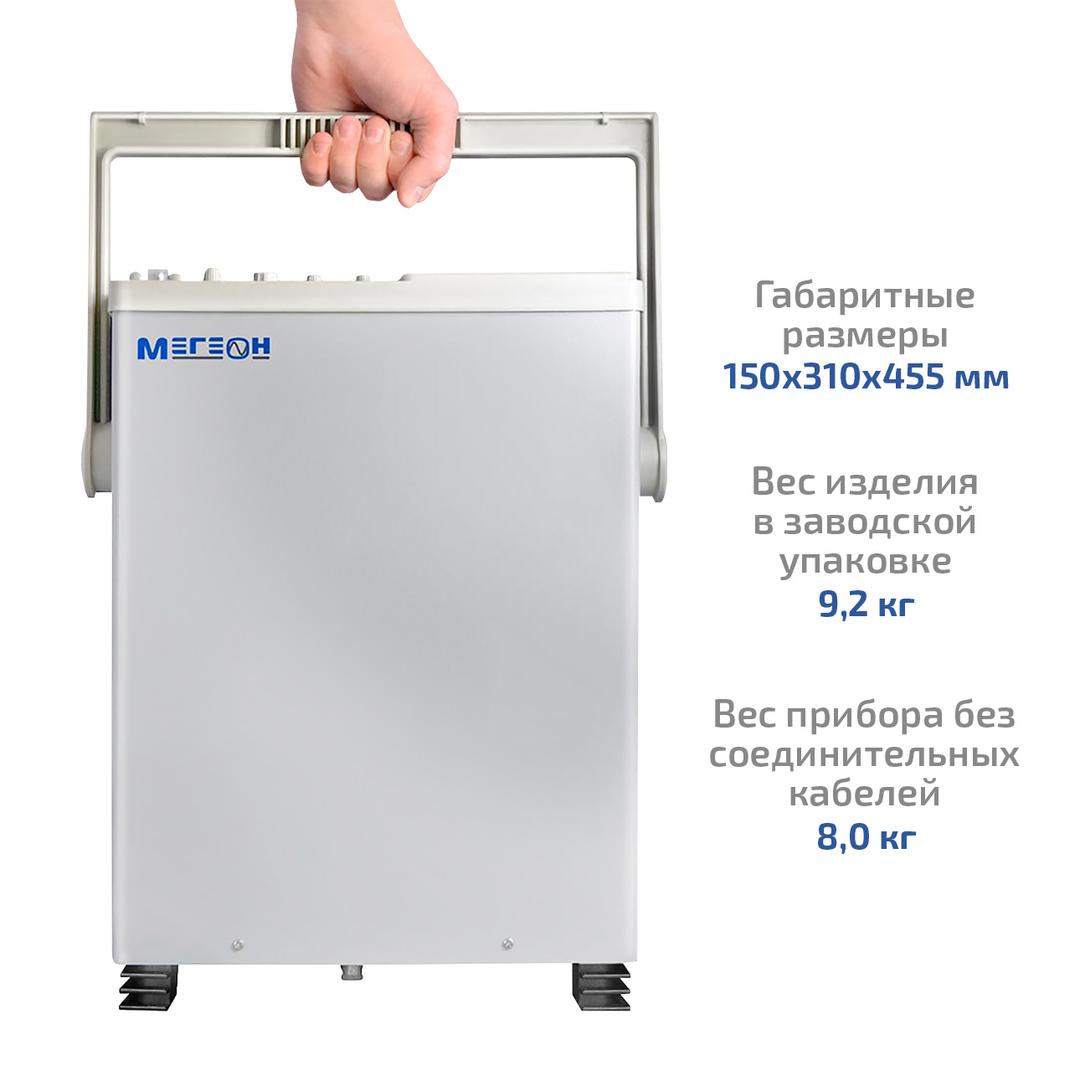

Габаритные размеры прибора (ВхШхГ) |
150 х 310 х 455 мм |
|
Вес прибора без соединительных кабелей, не более |
8 кг |
|
Вес изделия в заводской упаковке, не более |
9,2 кг |
