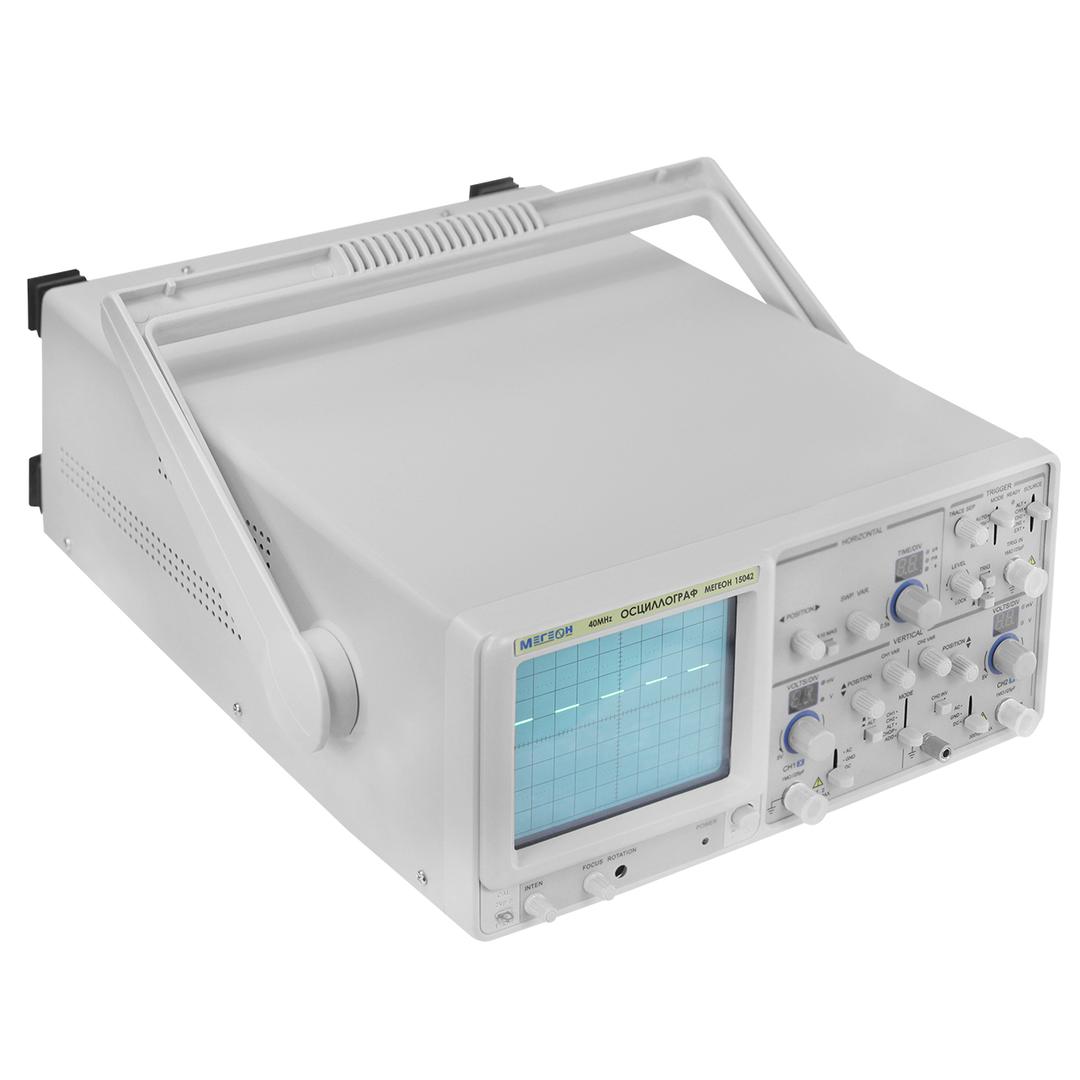

МЕГЕОН 15042 Осциллограф аналоговый двуканальный

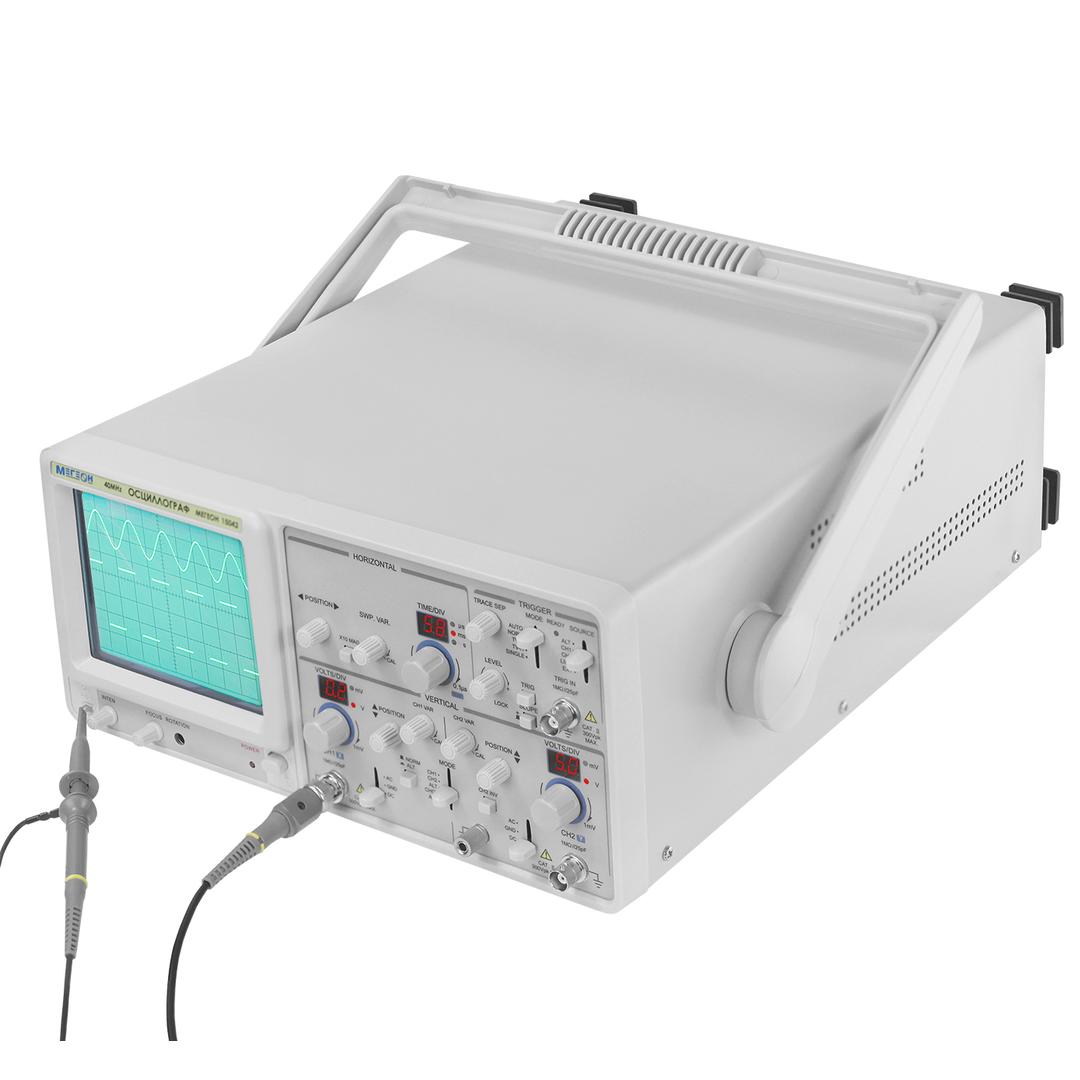

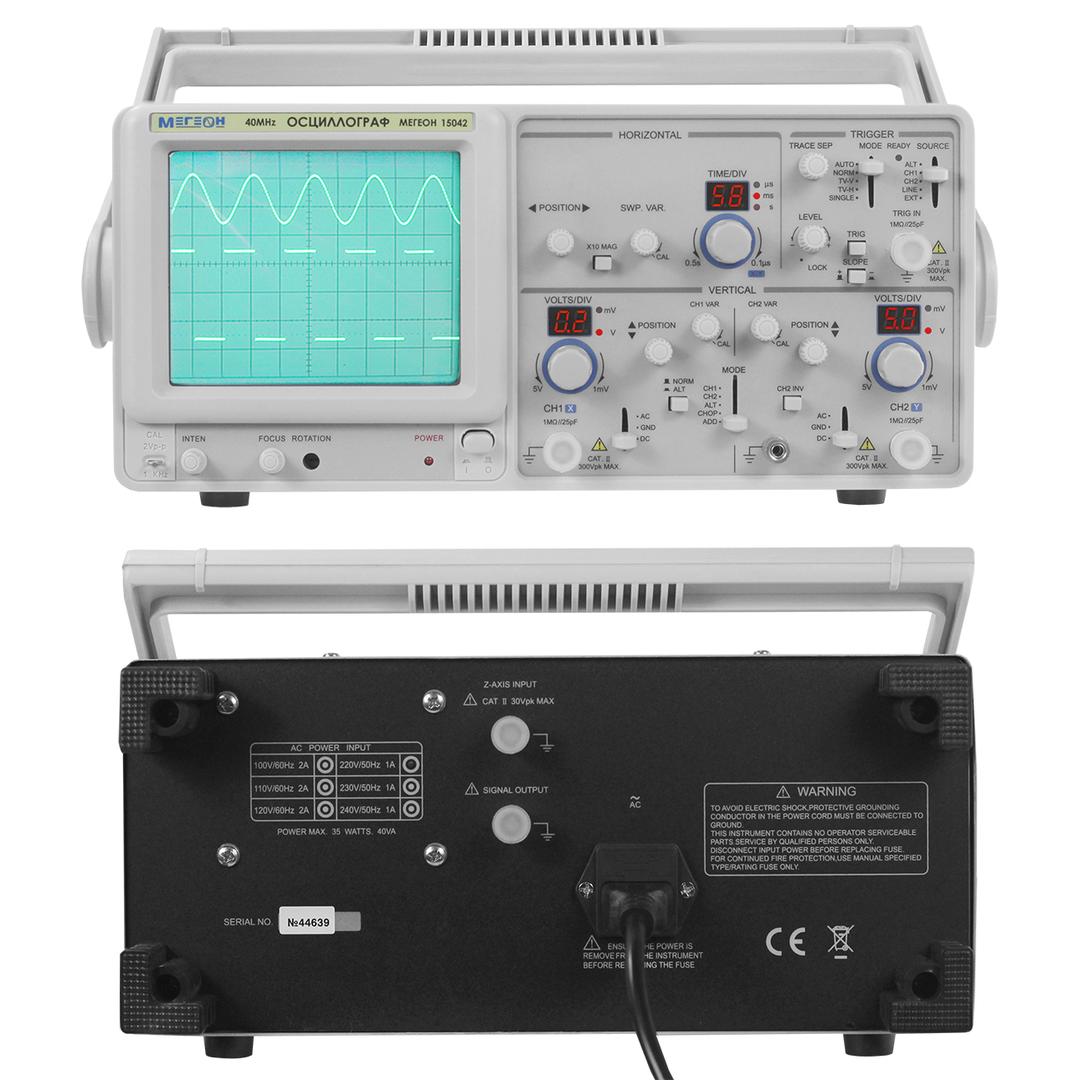

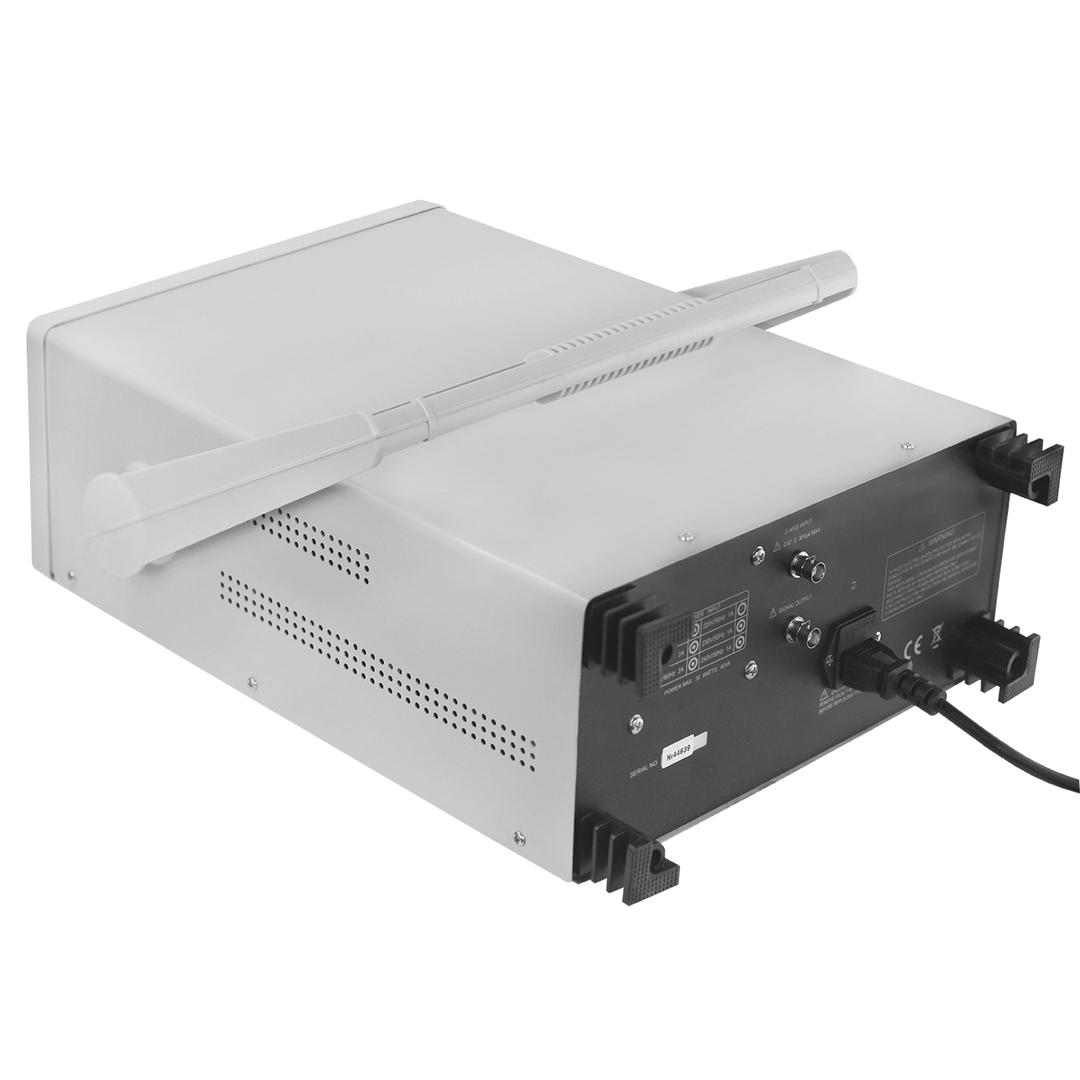

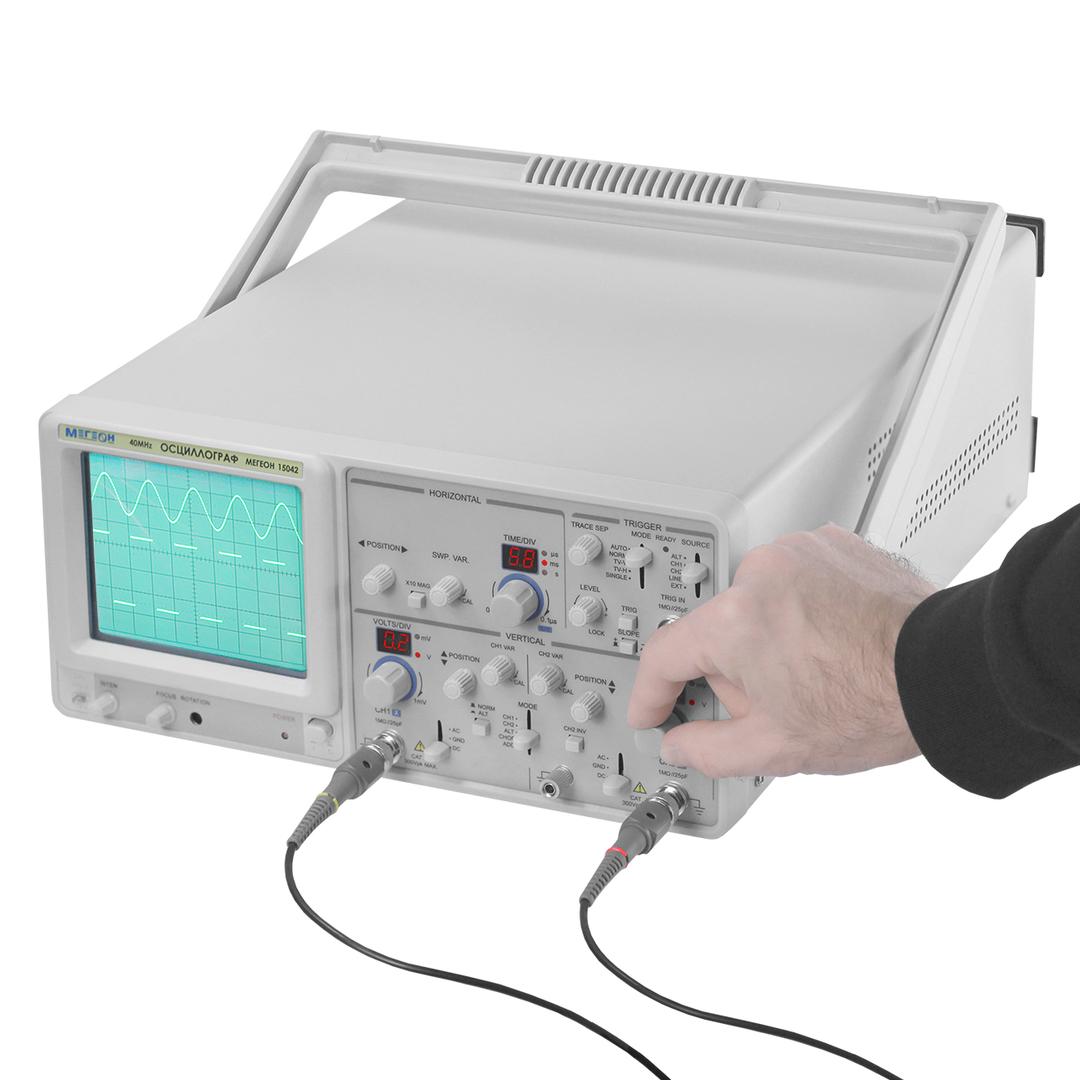

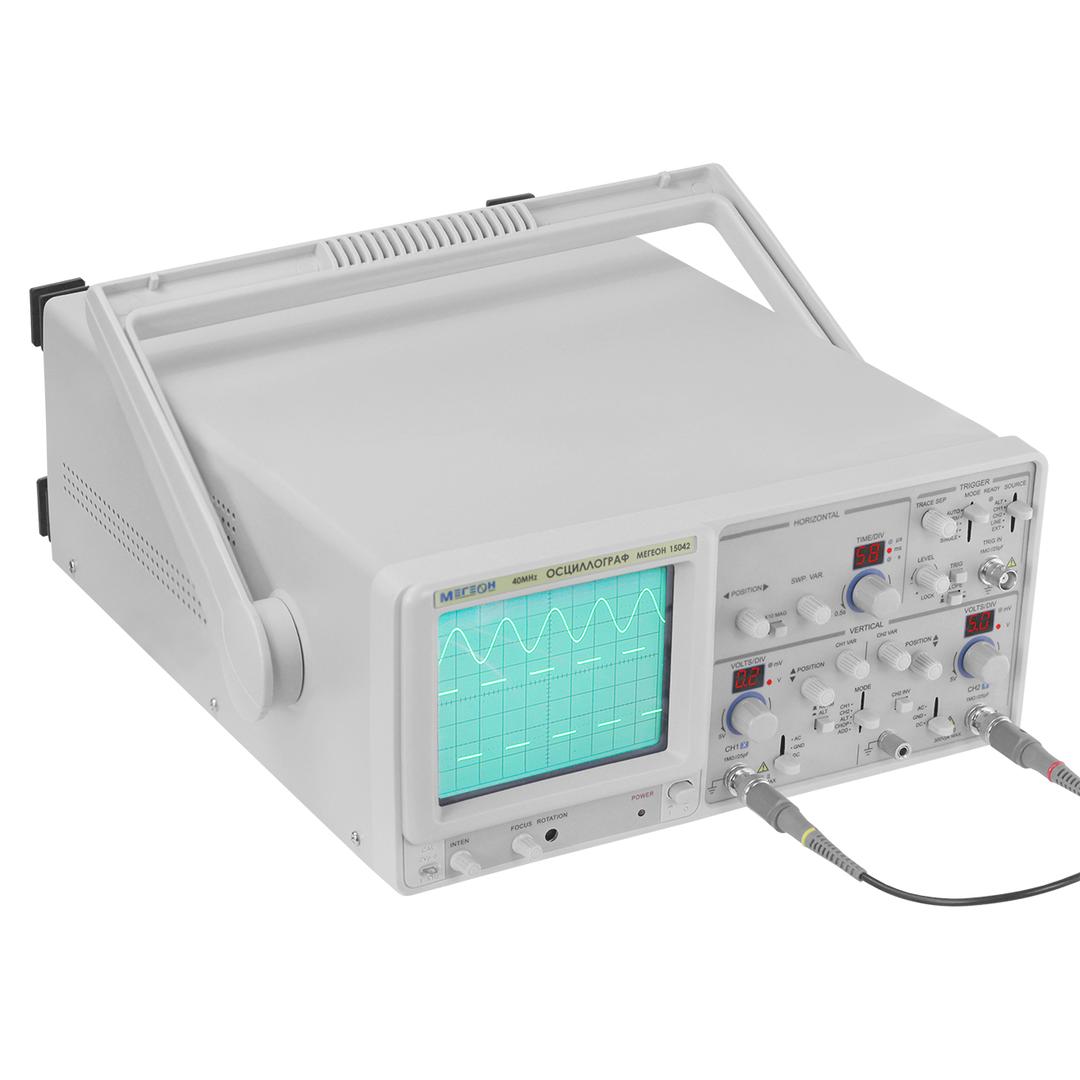

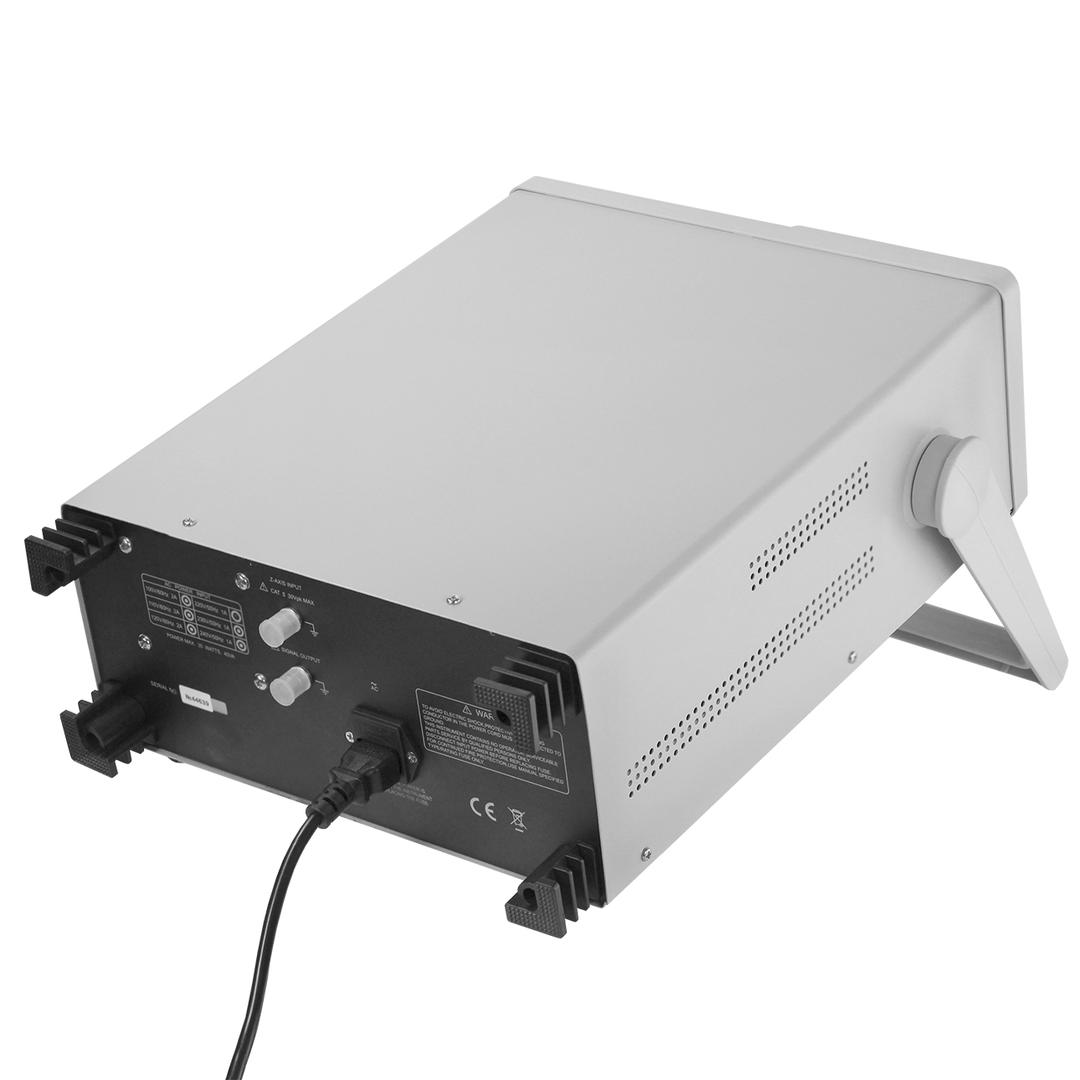

Осциллограф аналоговый двуканальный МЕГЕОН 15042
Осциллограф МЕГЕОН 15042 — это надежный инструмент для точных измерений в электронике. Прибор с полосой пропускания 40 МГц и высокой чувствительностью подходит для сервисных центров, разработки и наладки оборудования. Большой экран с сеткой обеспечивает удобное наблюдение за сигналами.
Ключевые возможности и преимущества

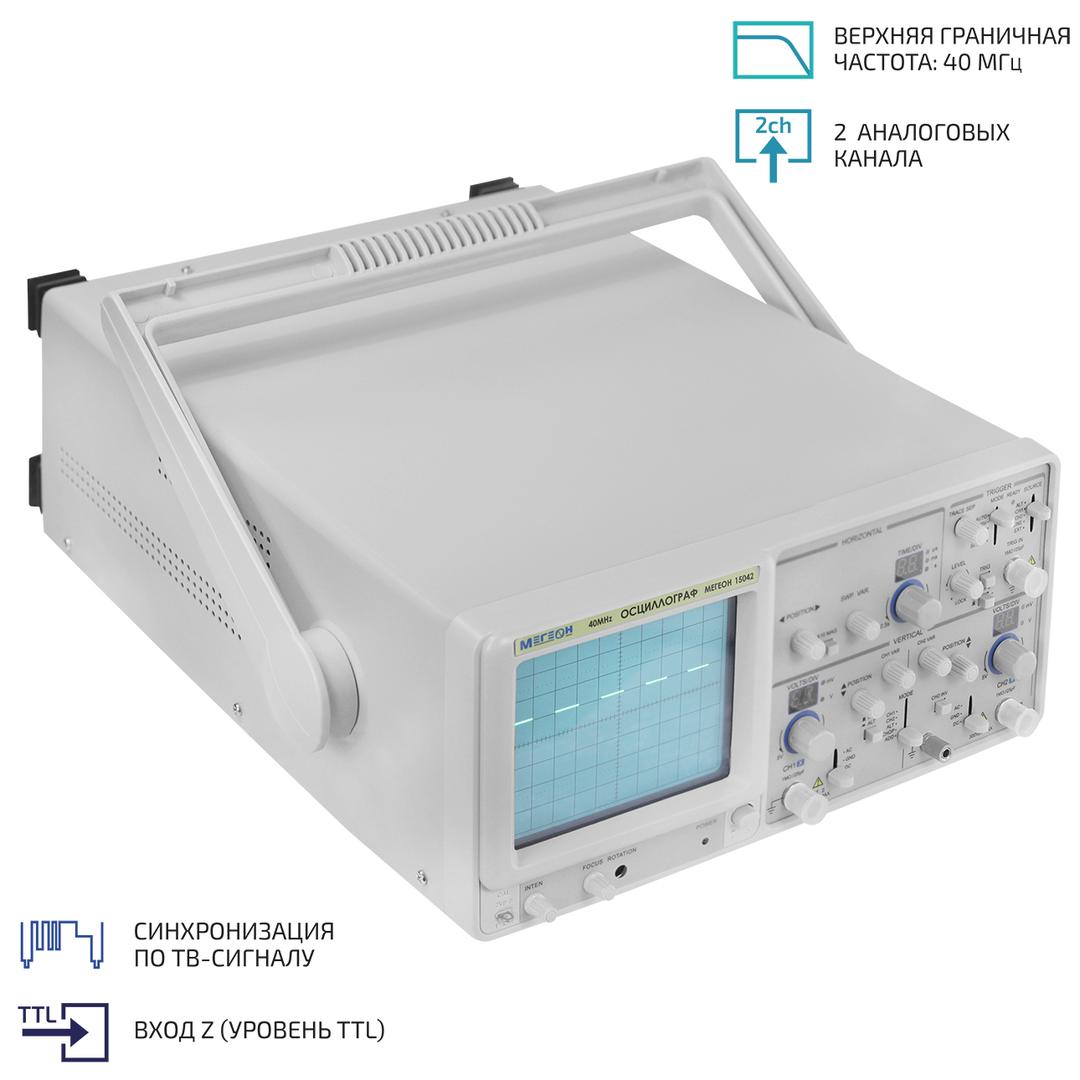

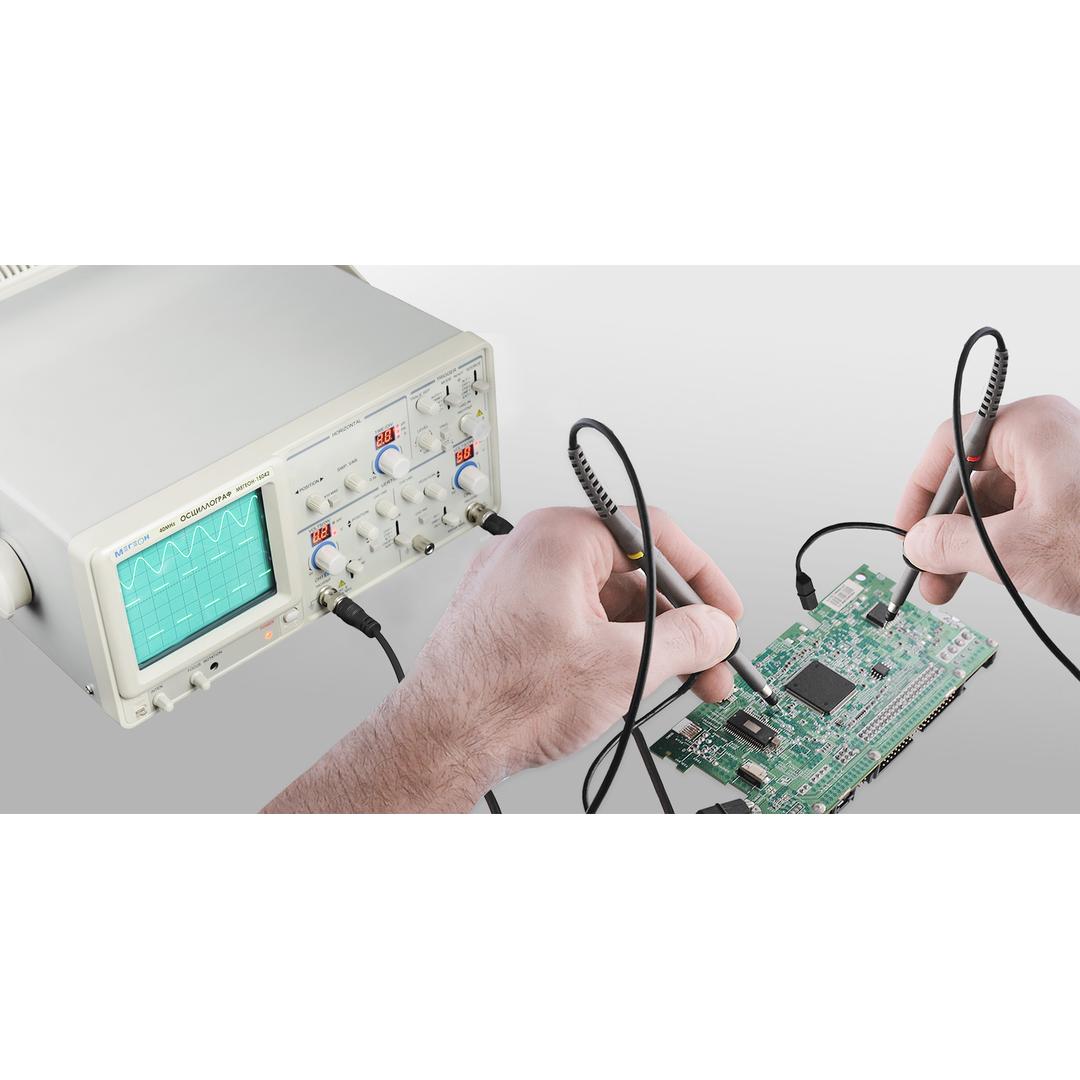

Два независимых канала позволяют одновременно сравнивать два сигнала. Фактическая полоса пропускания достигает 50 МГц, что обеспечивает точное отображение быстрых процессов. Функция умножения развертки на 10 позволяет детально изучать участки сигнала.
Осциллограф поддерживает множество режимов синхронизации, включая работу с ТВ-сигналами. Дублирующий светодиодный дисплей отображает установки для комфортной работы. Простое управление и высокая надежность делают прибор удобным для ежедневного использования.
Основные технические характеристики
Полоса пропускания: 0–40 МГц. Чувствительность: от 1 мВ/дел до 5 В/дел. Время нарастания сигнала: не более 8,8 нс. Минимальная развертка: 0,2 мкс/дел, с множителем х10 — до 20 нс/дел. Размер экрана: 80 х 100 мм. Питание от сети 220 В.

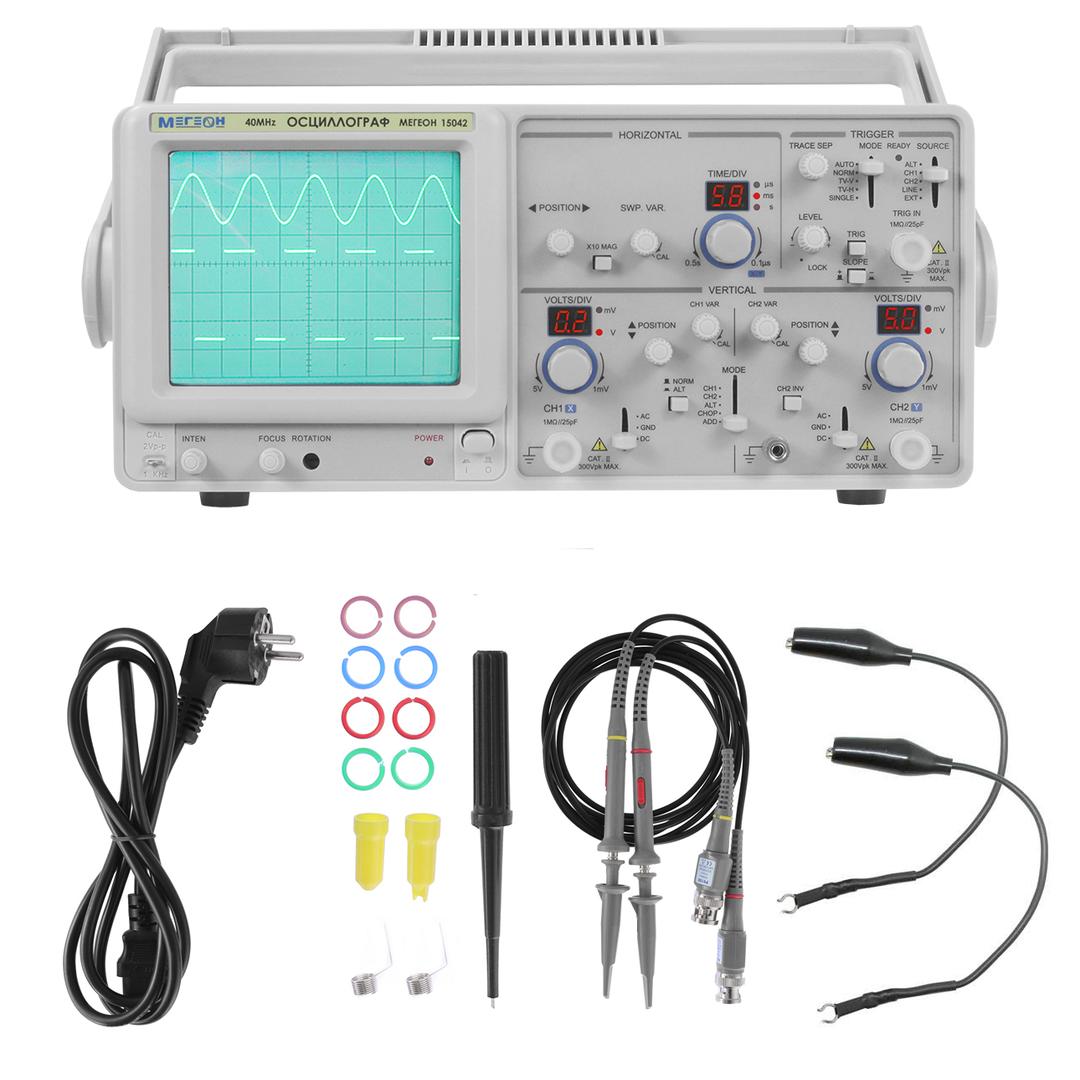

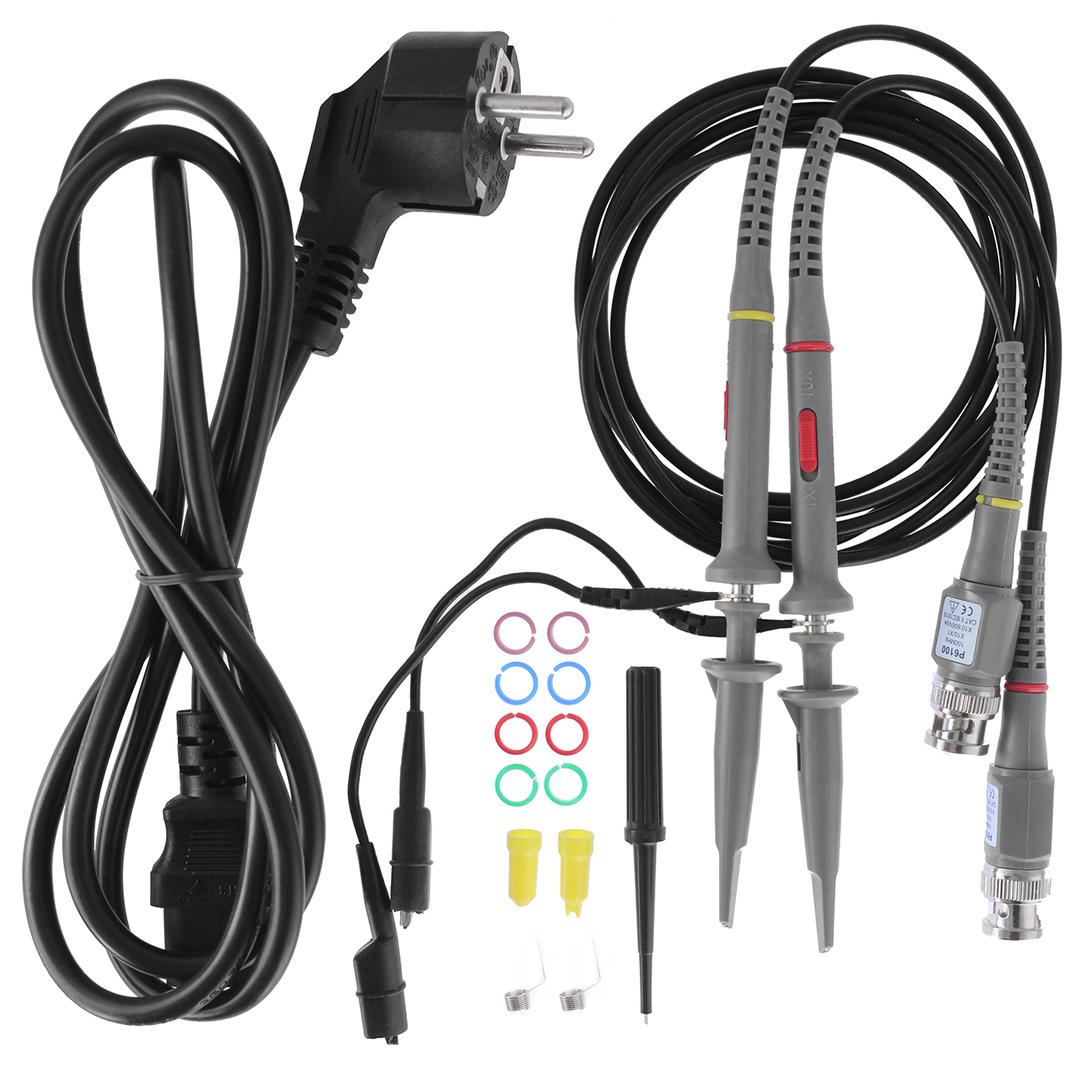

Комплект поставки
- Осциллограф аналоговый двуканальный МЕГЕОН 15042 — 1 шт.
- Сетевой шнур — 1 шт.

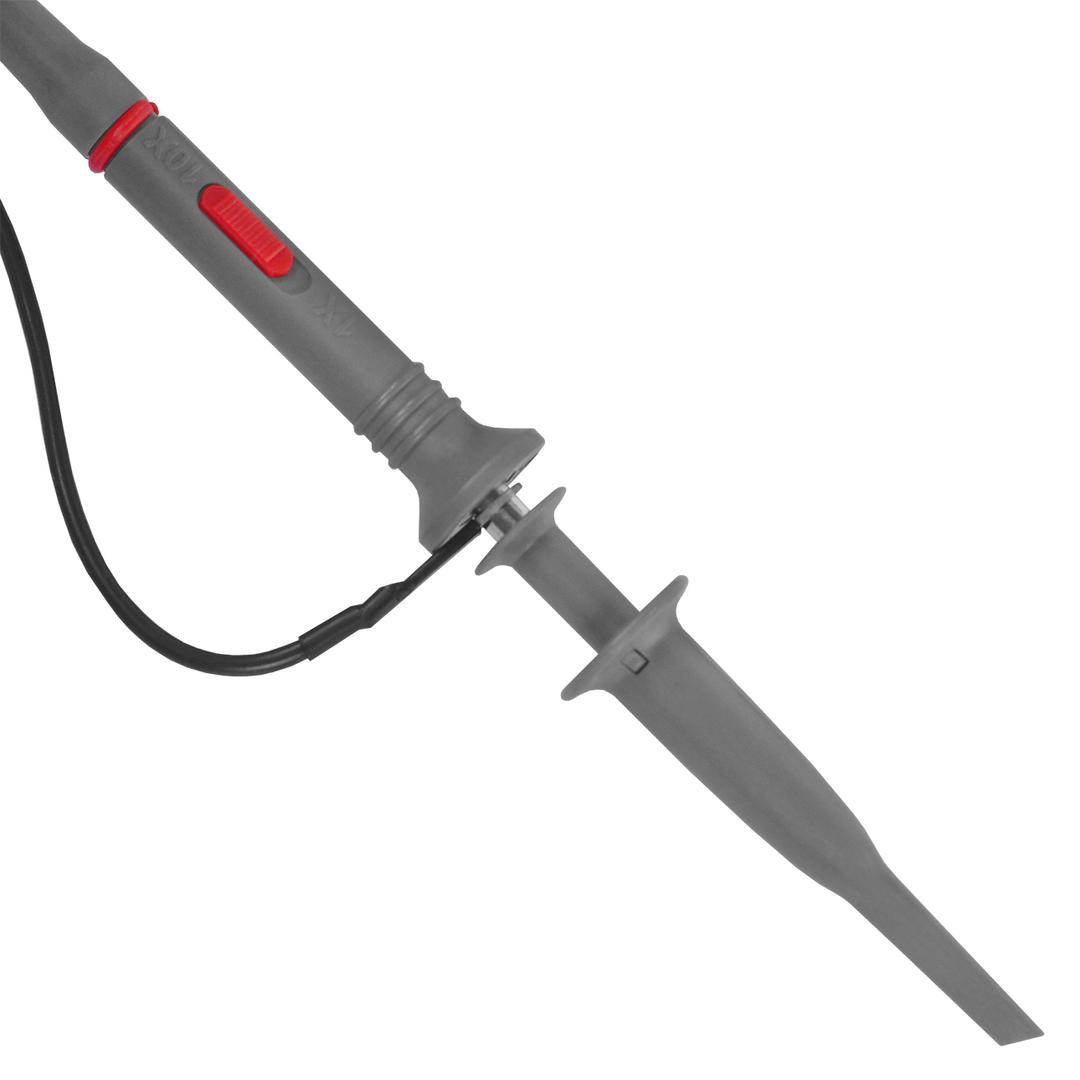

- Пробник-делитель (1:1 / 1:10) — 2 шт.
- Руководство по эксплуатации — 1 шт.
Осциллограф МЕГЕОН 15042 — это профессиональное решение для точных измерений. Изучите все детали на сайте и оформите заказ для оснащения вашей лаборатории надежным оборудованием.
|
Основные характеристики |
|
|
Параметр |
Значение |
|
Потребляемая мощность, не более |
35Вт (40 ВА) |
|
Количество каналов |
2 |
|
Полоса пропускания |
0 ... 40 МГц |
|
Канал вертикального отклонения |
|
|
Чувствительность |
1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
|
Погрешность |
±3 % |
|
Плавная регулировка |
Перекрытие по диапазону не менее 2,5 раза |
|
Полоса пропускания |
0 ... 40 МГц |
|
Время нарастания сигнала |
5 мВ ... 5 В/дел: не более 8,8 нс |
|
Входное сопротивление/емкость |
1 МОм/25пФ |
|
Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
|
Частота коммутации каналов в режиме « CHOP » |
~ 250 кГц |
|
Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
|
Максимальное входное напряжение |
Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
|
Коэффициент развязки между каналами 1 и 2 |
- на частоте до 50 кГц, не менее 1000 - на частоте 40 МГц, не менее 30 |
|
Тракт синхронизации. |
|
|
Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
|
Полярность сигналов для синхронизации |
+ /- |
|
Чувствительность синхронизации |
В диапазоне частот: 10 Гц. ~ 2 МГц: Каналы 1 и 2: 0,5 деления осциллограммы; Режим источника синхронизации ALT : 2 деления осциллограммы; Внешний источник синхронизации: 0,2 В В диапазоне частот: 2 МГц ~ 20 МГц: Каналы 1 и 2: 1,5 деления осциллограммы Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В В диапазоне частот: 20 МГц ~ 40 МГц: Каналы 1 и 2: 2 деления осциллограммы; Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; Внешний источник синхронизации: 1В |
|
Режимы работы схемы синхронизации |
Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
|
Канал горизонтального отклонения |
|
|
Коэффициенты развертки |
0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
|
Погрешность |
±3 % |
|
Диапазон плавной регулировки чувствительности |
Не менее 2,5 раза |
|
Дополнительный множитель развертки |
х10 |
|
Режим X-Y |
|
|
Полоса пропускания |
DС ~ 500 кГц |
|
Ошибка разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
|
Z-вход |
|
|
Чувствительность |
5 В (уровень TTL) |
|
Полоса частот |
DC - 2 МГц |
|
Входное сопротивление |
10 кОм |
|
Максимальное входное напряжение |
30 В (DC + АС пик) |
|
Дисплей |
|
|
Тип |
Электронно-лучевая трубка |
|
Размер активной области |
80мм Х 100мм |
|
Общие характеристики |
|
|
Условия эксплуатации |
Температура: 0°С ... +40°С Относительная влажность: не более 80% |
| Условия хранения и транспортировки | Температура: -40°С ... 60°С
Влажность: не более 85% без выпадения конденсата |
|
Габаритные размеры прибора (ВхШхГ) |
150 х 310 х 455 мм |
|
Вес прибора без соединительных кабелей, не более |
8000 г |
|
Вес изделия не более |
9200 г |
