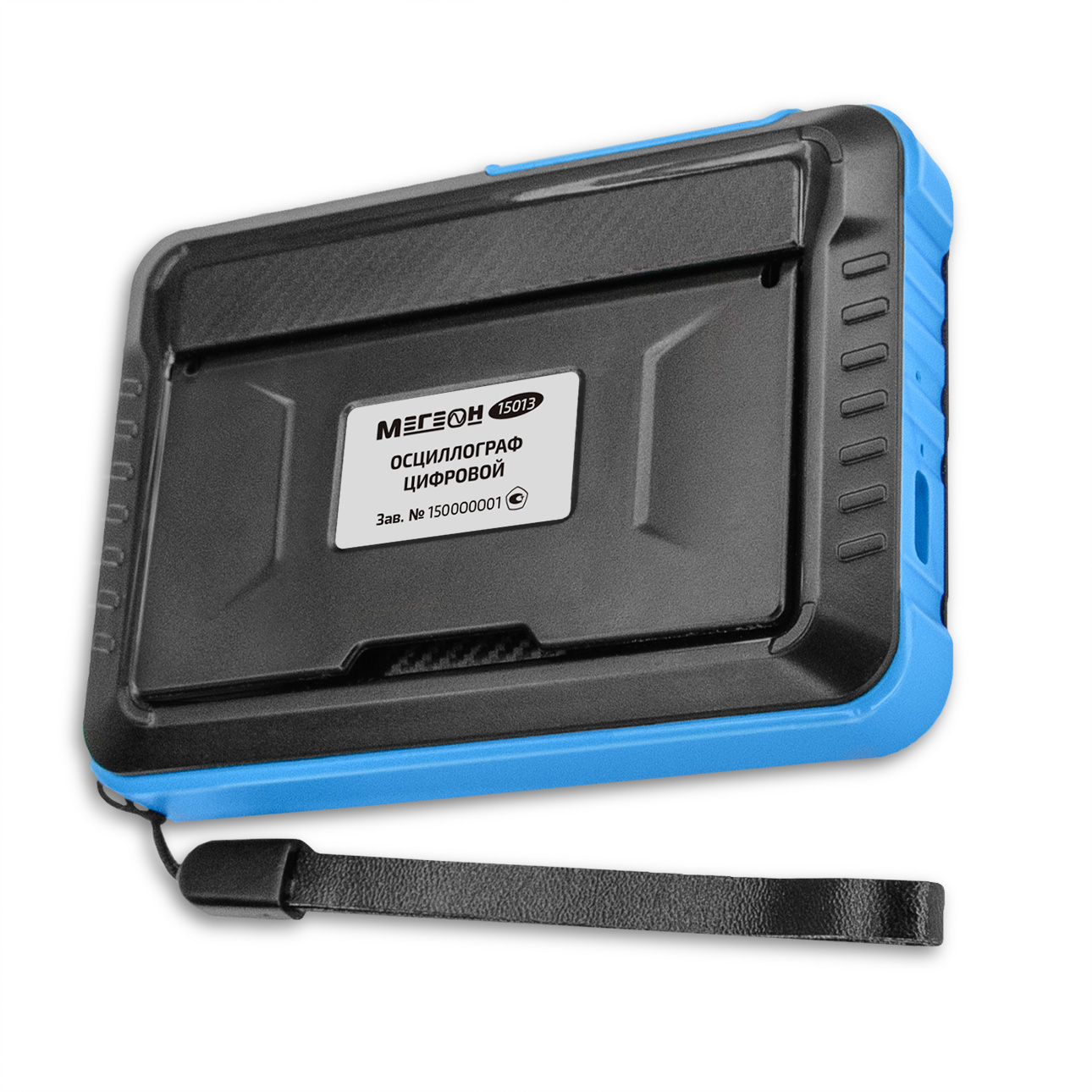

МЕГЕОН 15013 Осциллограф цифровой
Цифровой осциллограф МЕГЕОН 15013

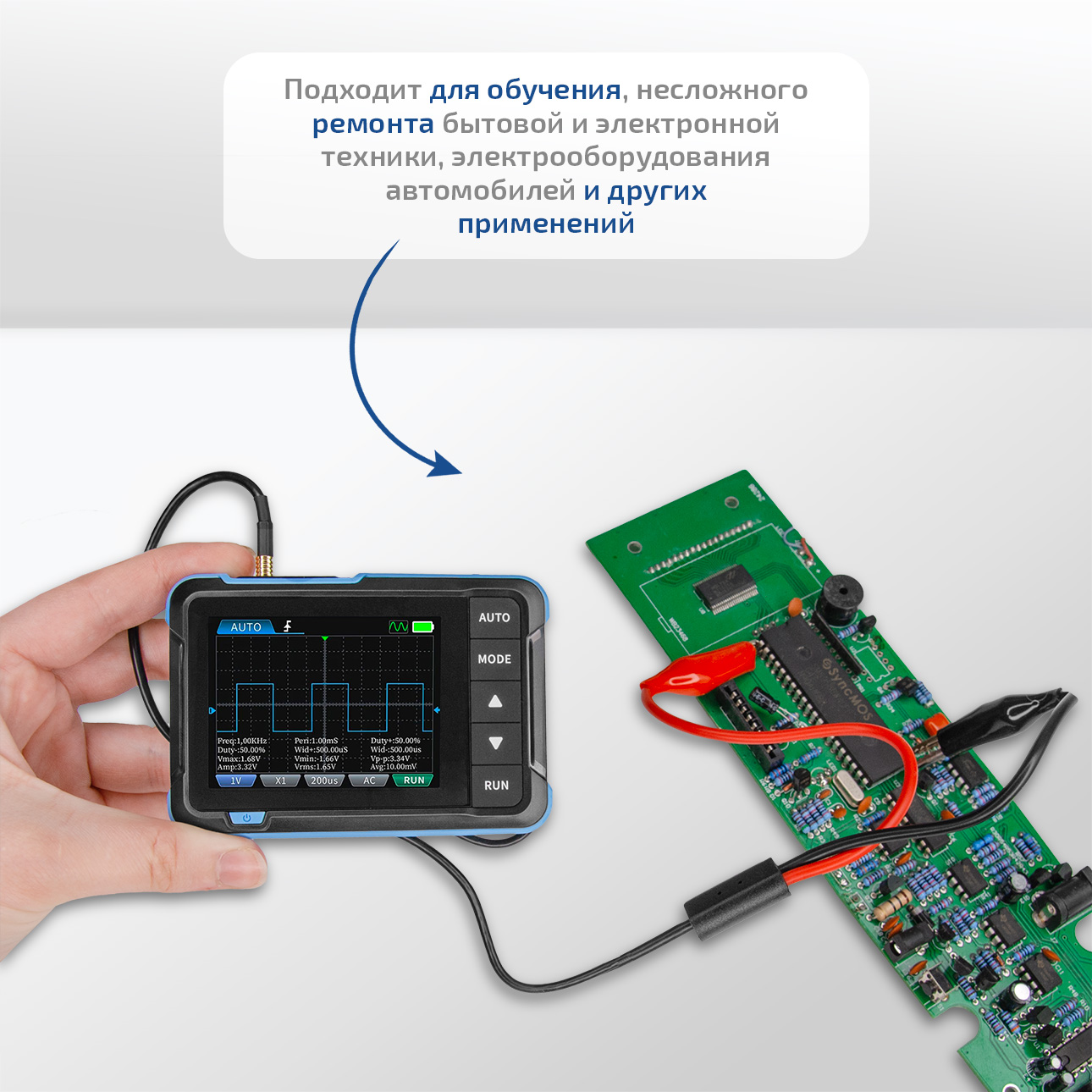

Цифровой осциллограф МЕГЕОН 15013 — это компактный измерительный прибор для работы с аналоговыми и цифровыми сигналами. Устройство внесено в Государственный реестр средств измерений под номером 98569-26. Принцип работы основан на преобразовании входного сигнала в цифровой формат с последующей обработкой и выводом данных на цветной дисплей. Осциллограф подходит для обучения, ремонта бытовой техники, электроники и автомобильного электрооборудования.
Основные возможности и преимущества

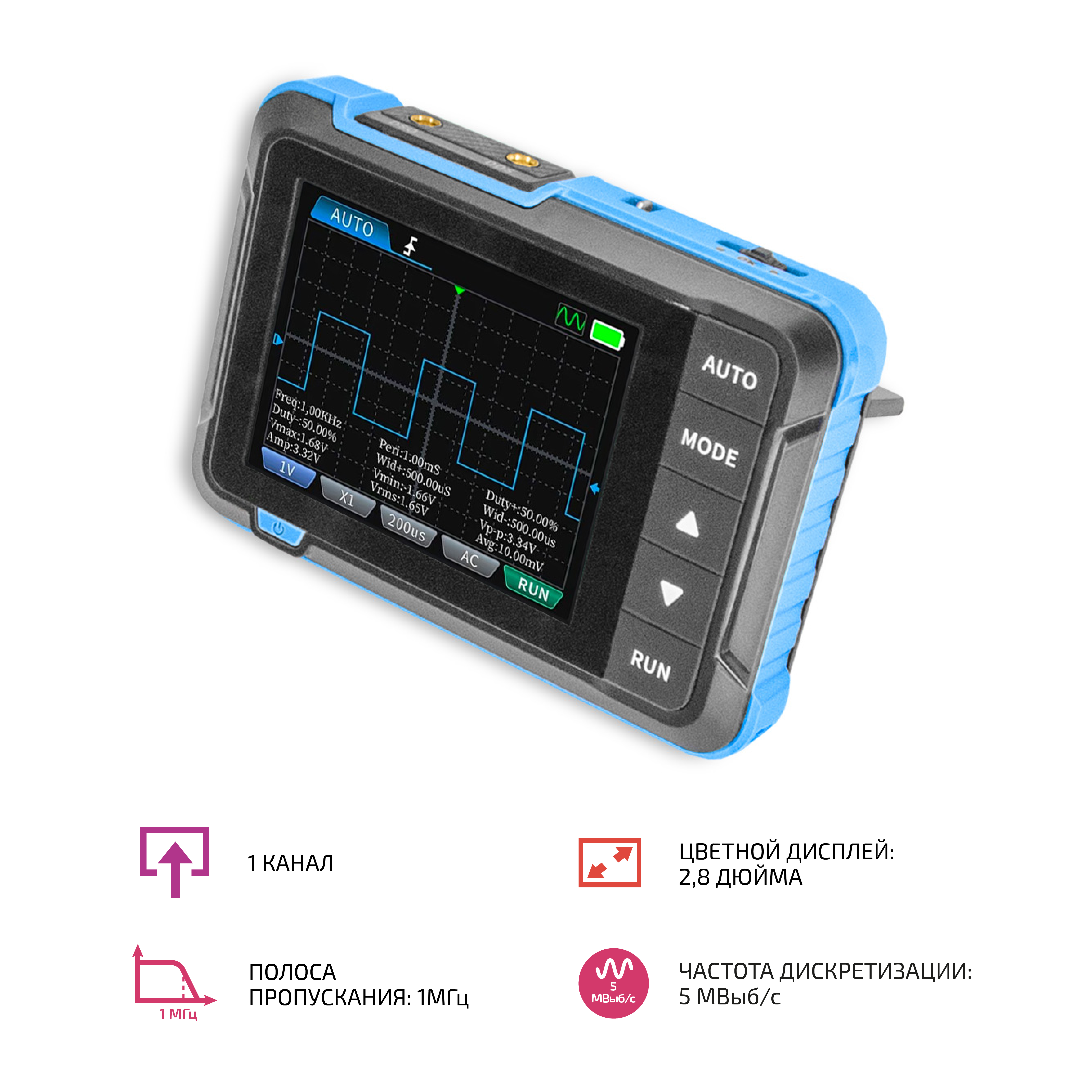

Прибор оснащен цветным ЖК-дисплеем диагональю 2,8 дюйма с разрешением 320x240 пикселей. Управление осуществляется минимальным количеством кнопок, что упрощает работу. Встроенный многофункциональный генератор сигналов расширяет функционал устройства. Осциллограф имеет малые габариты и вес, что делает его удобным для переноски и использования в полевых условиях.
Технические характеристики
- Количество цифровых каналов: 1
- Полоса пропускания: 1 МГц
- Частота дискретизации: 5 МВыб/с
- Входное сопротивление: 1,00 ± 0,02 МОм
- Диапазон коэффициента отклонения: 10 мВ/дел ... 10 В/дел
- Погрешность коэффициента отклонения: ±2%
- Диапазон коэффициента развертки: 500 нс/дел ... 20 с/дел
- Погрешность измерений временных интервалов: ±1%
- Диапазон напряжений: X1: ±40 В (Vpp: 80 В), X10: ±400 В (Vpp: 800 В)

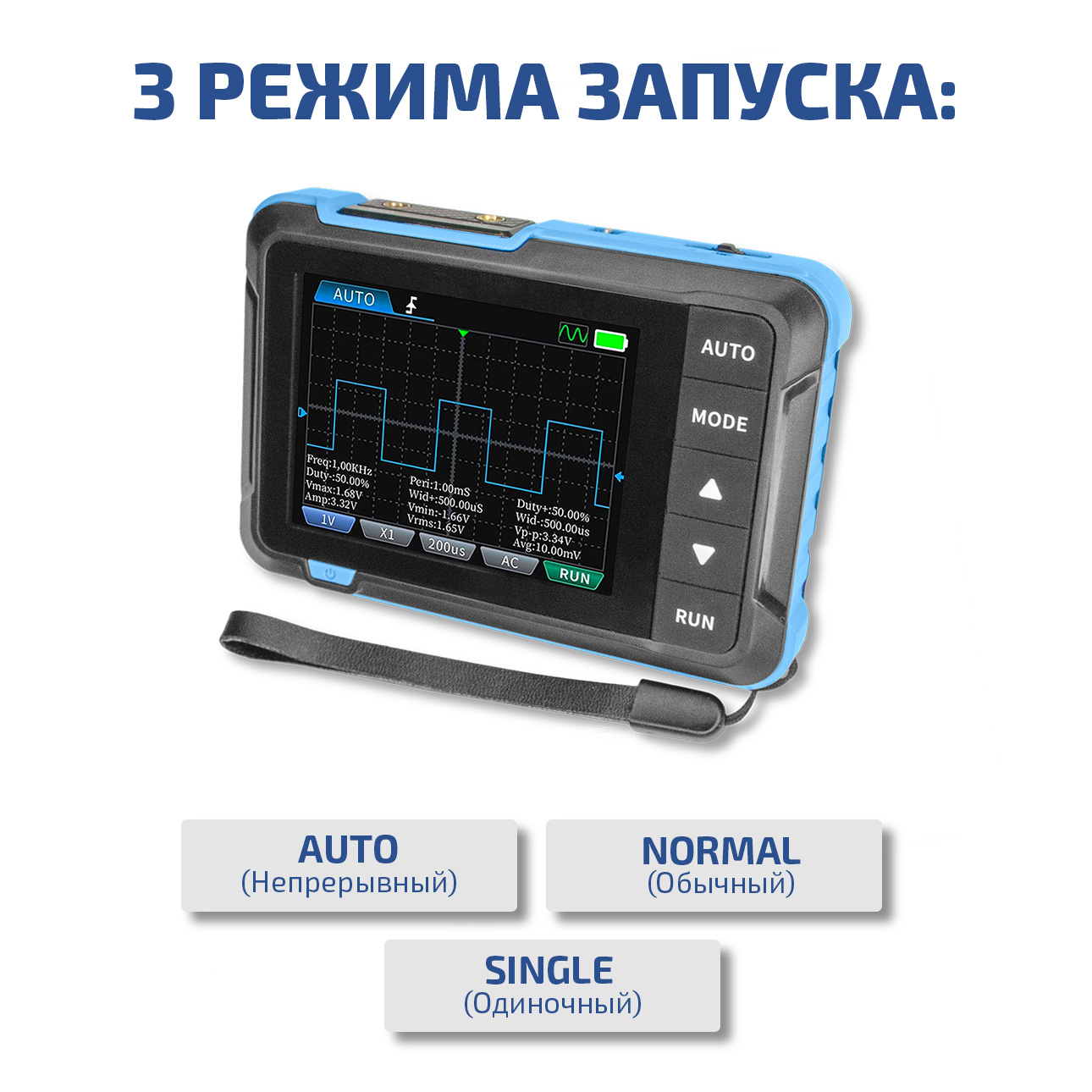

- Режимы триггера: автоматический, нормальный, одиночный
- Способ подключения: AC/DC
- Срабатывание по фронту: передний или задний фронт
Встроенный генератор сигналов
- Частота: 0 ... 10 кГц
- Рабочий цикл: 0 ... 100%
- Амплитуда: 0,1 ... 3,3 В
- Формы волн: синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца
Общие характеристики
- Дисплей: 2,8 дюйма, 320 x 240 точек

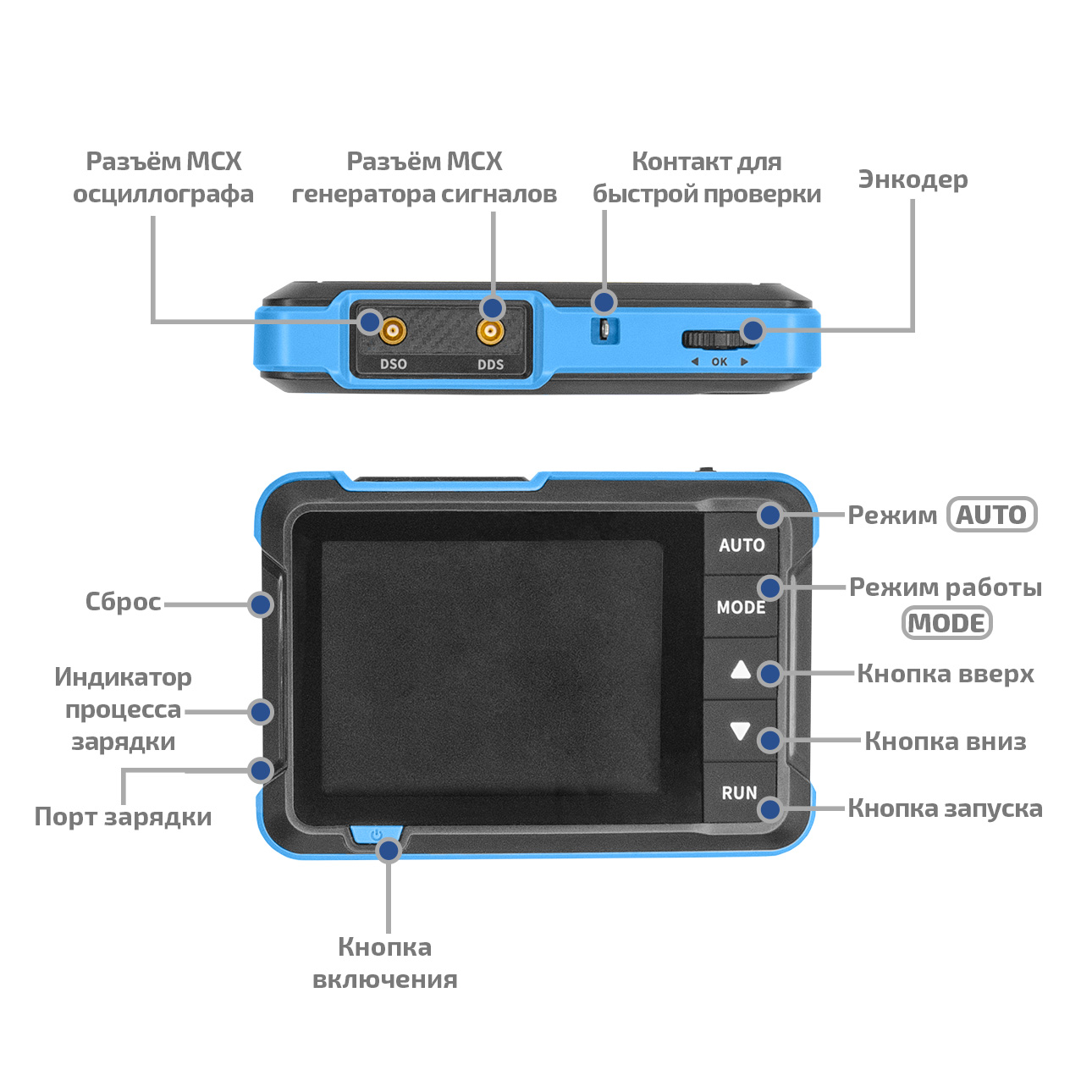

- Интерфейсы: USB, MCX
- Источник питания: 5 В / 1 А
- Емкость литиевой батареи: 1000 мАч
- Температура работы: +15 °C ... +50 °C
- Температура хранения: -20 °C ... +60 °C

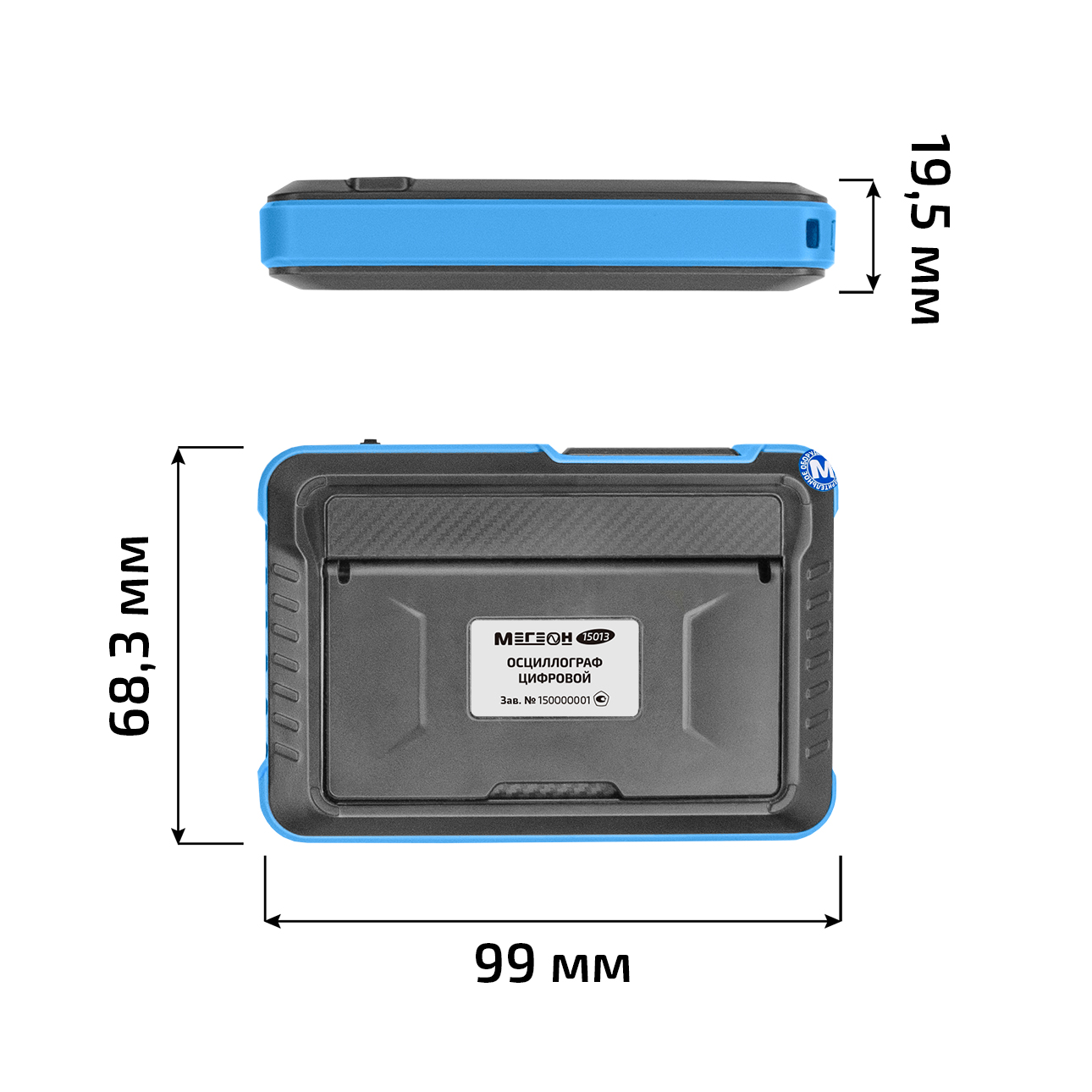

- Габариты: 99 x 68,3 x 19,5 мм
- Вес: 100 г

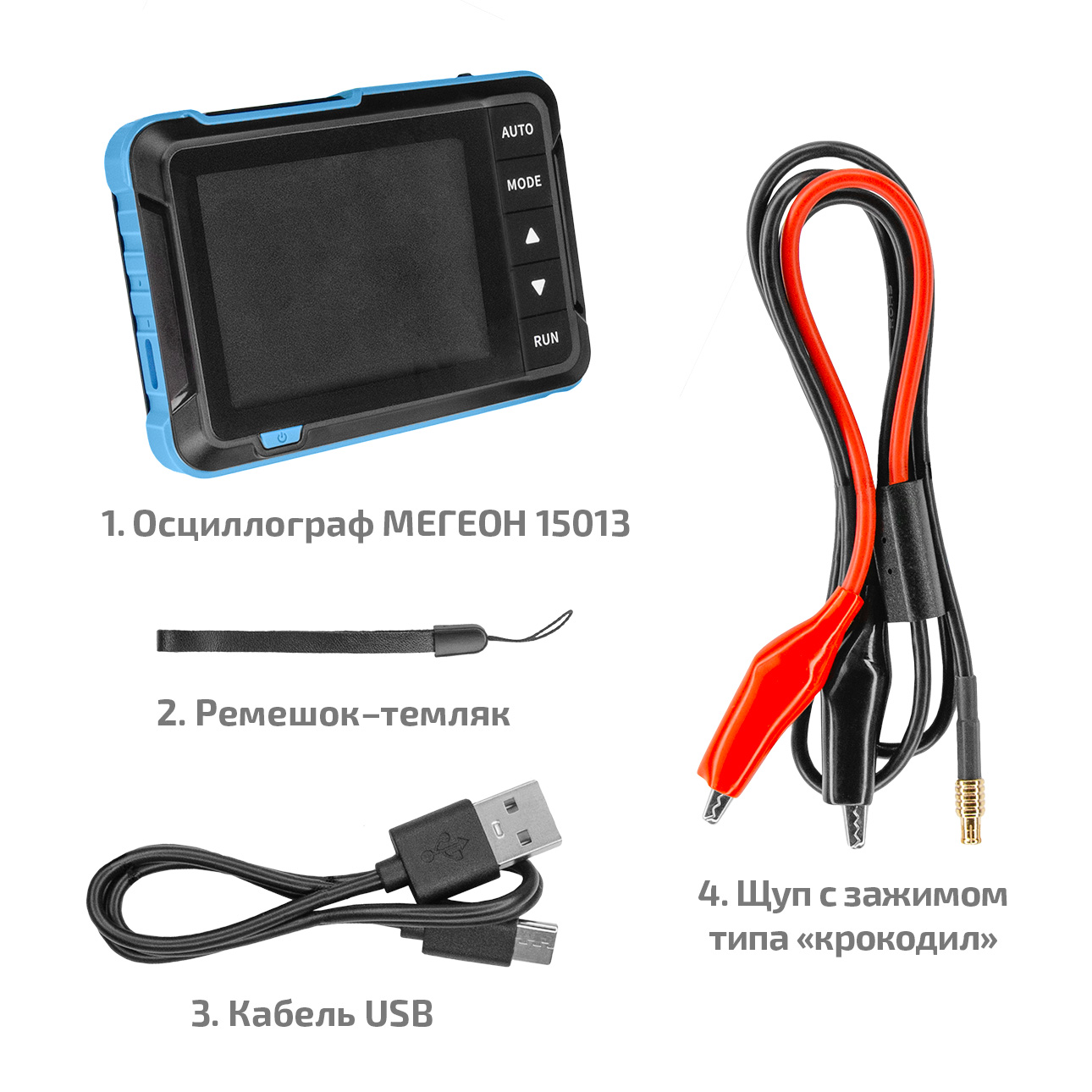

Комплект поставки
- Прибор МЕГЕОН 15013 — 1 шт.

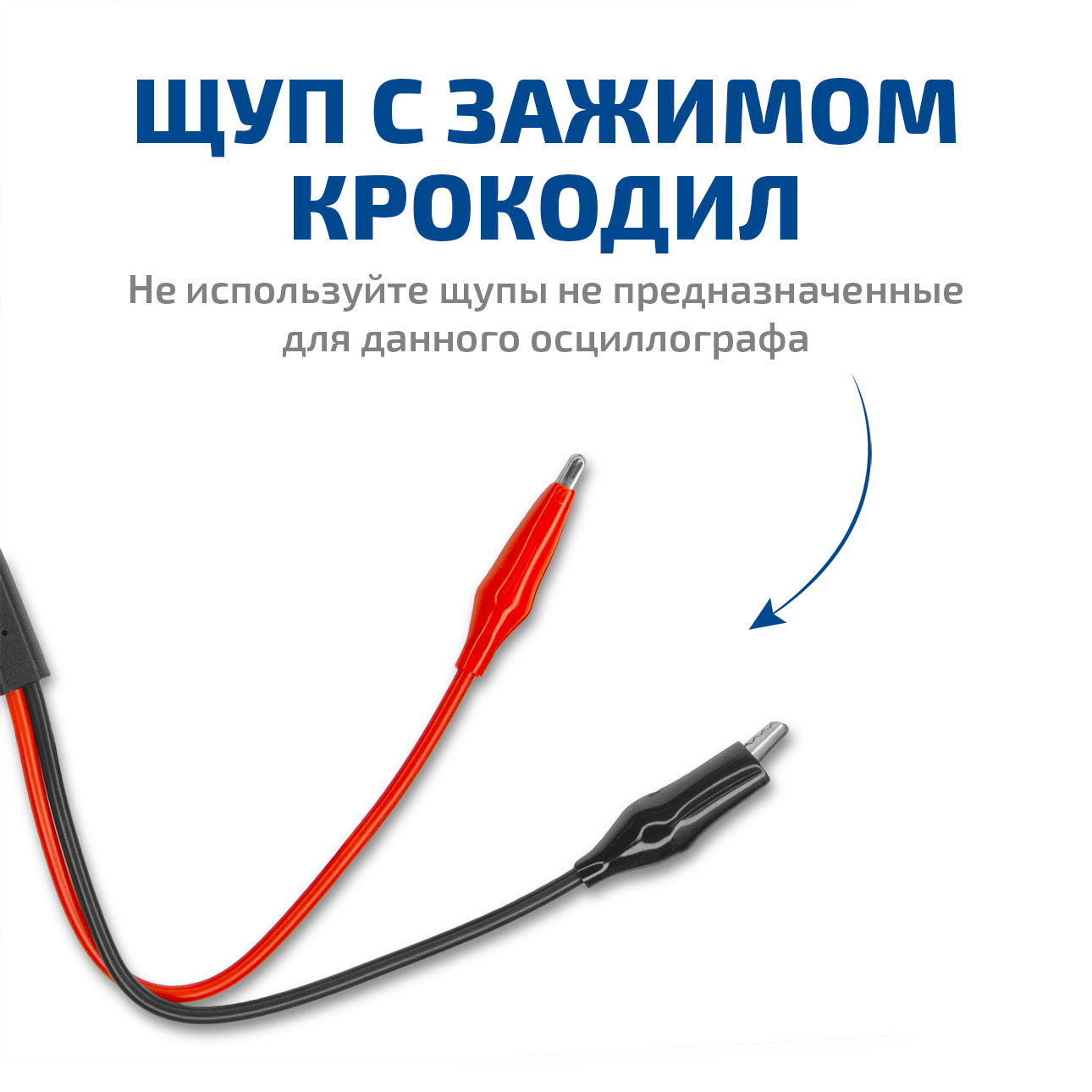

- Щуп с зажимом типа «крокодил» — 1 шт.
- Кабель USB для зарядки — 1 шт.

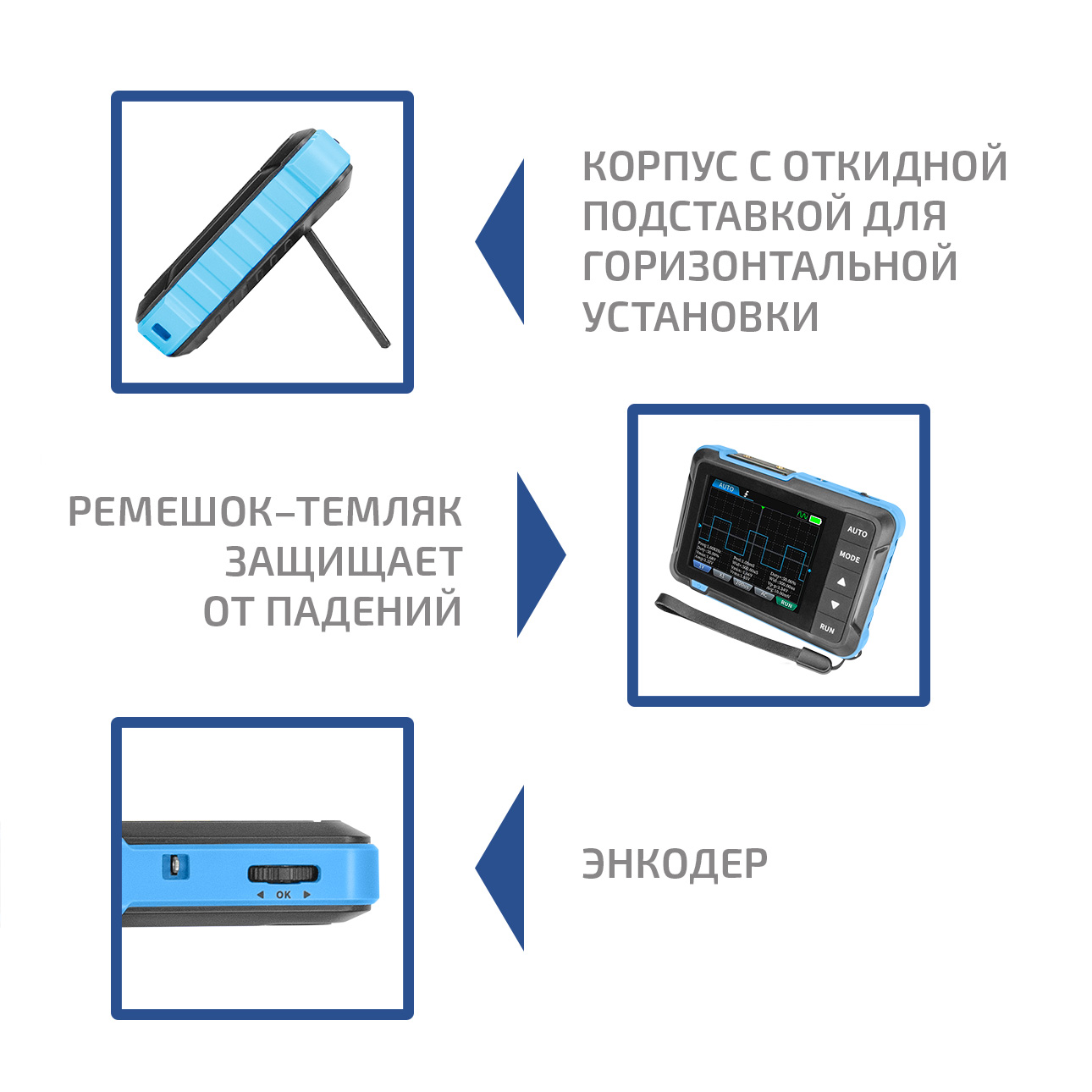

- Ремешок-темляк — 1 шт.
- Руководство по эксплуатации — 1 экз.
Осциллограф МЕГЕОН 15013 — надежный инструмент для диагностики и измерений. Для заказа или получения консультации свяжитесь с менеджером.
|
Параметр |
Значение |
|
Количество цифровых каналов |
1 |
|
Входное сопротивление |
1,00±0,02 МОм |
|
Верхние пределы частоты полосы пропускания (-3 дБ) |
1 МГц |
|
Частота дискретизации |
5 МВыб/с |
|
Диапазон установки коэффициента отклонения |
10 мВ/дел ... 10 В/дел, шаг 1 – 2 – 5 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения для модификаций |
±2% |
|
Диапазон установки коэффициента развертки |
500 нс/дел ... 20 с/дел, шаг 1 – 2 – 5 |
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки |
±1% |
|
Диапазон напряжений |
X1: ±40 В (Vpp: 80 В) |
|
Режим триггера |
автоматический, нормальный, одиночный |
|
Способ подключения |
AC / DC |
|
Срабатывание по фронту |
Передний или задний фронт |
|
Генератор сигналов |
|
|
Частота |
0 ... 10 кГц |
|
Рабочий цикл |
0 ... 100% |
|
Амплитуда |
0,1 ... 3,3 В |
|
Формы волн |
синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца |
|
Общие характеристики |
|
|
Дисплей |
2,8 дюйма, 320 x 240 точек |
|
Интерфейс |
USB, MCX |
|
Источник питания |
5 В / 1 А |
|
Ёмкость литиевой батареи |
1000 мАч |
|
Температура работы |
+15 °C ... +50 °C, при ОВ 30 … 80% |
|
Температура хранения |
-20 °C ... +60 °C, при ОВ 30 … 80% |
|
Габариты изделия |
99 x 68,3 x 19,5 мм |
|
Вес |
100 г |
