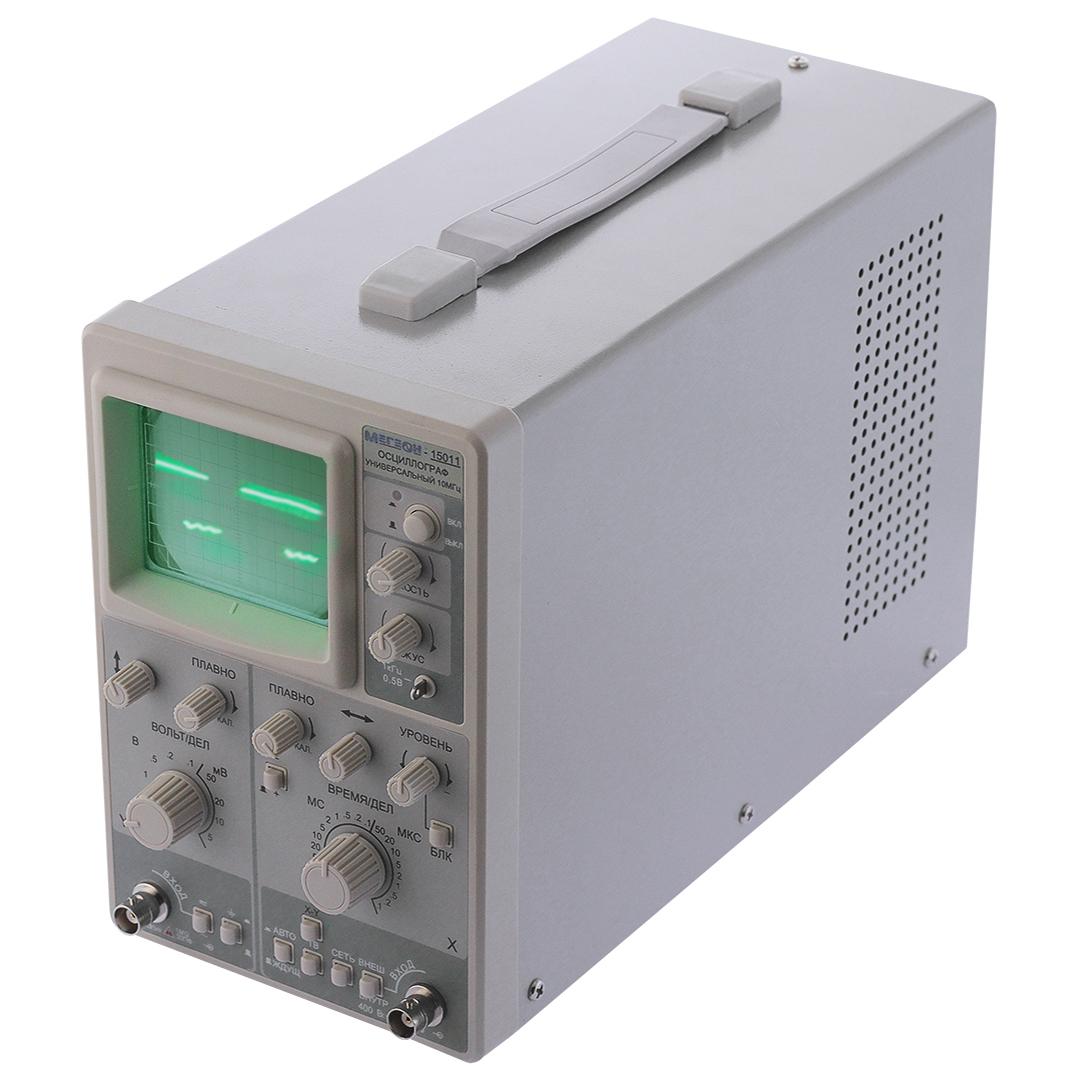

МЕГЕОН 15011 Осциллограф универсальный
Осциллограф универсальный МЕГЕОН 15011
Осциллограф МЕГЕОН 15011 — это надежный аналоговый прибор для наблюдения и измерения электрических сигналов. Устройство предназначено для профессионального использования в промышленных лабораториях, ремонтных мастерских, учебных заведениях и радиолюбительской практике. Компактный вертикальный корпус экономит место на рабочем столе.
Ключевые возможности и преимущества
Осциллограф обладает широкой полосой пропускания 10 МГц, что позволяет анализировать высокочастотные сигналы. Высокая чувствительность от 5 мВ/дел помогает видеть даже слабые сигналы. Встроенный калибратор с частотой 1 кГц обеспечивает быструю и точную настройку прибора перед началом работы.

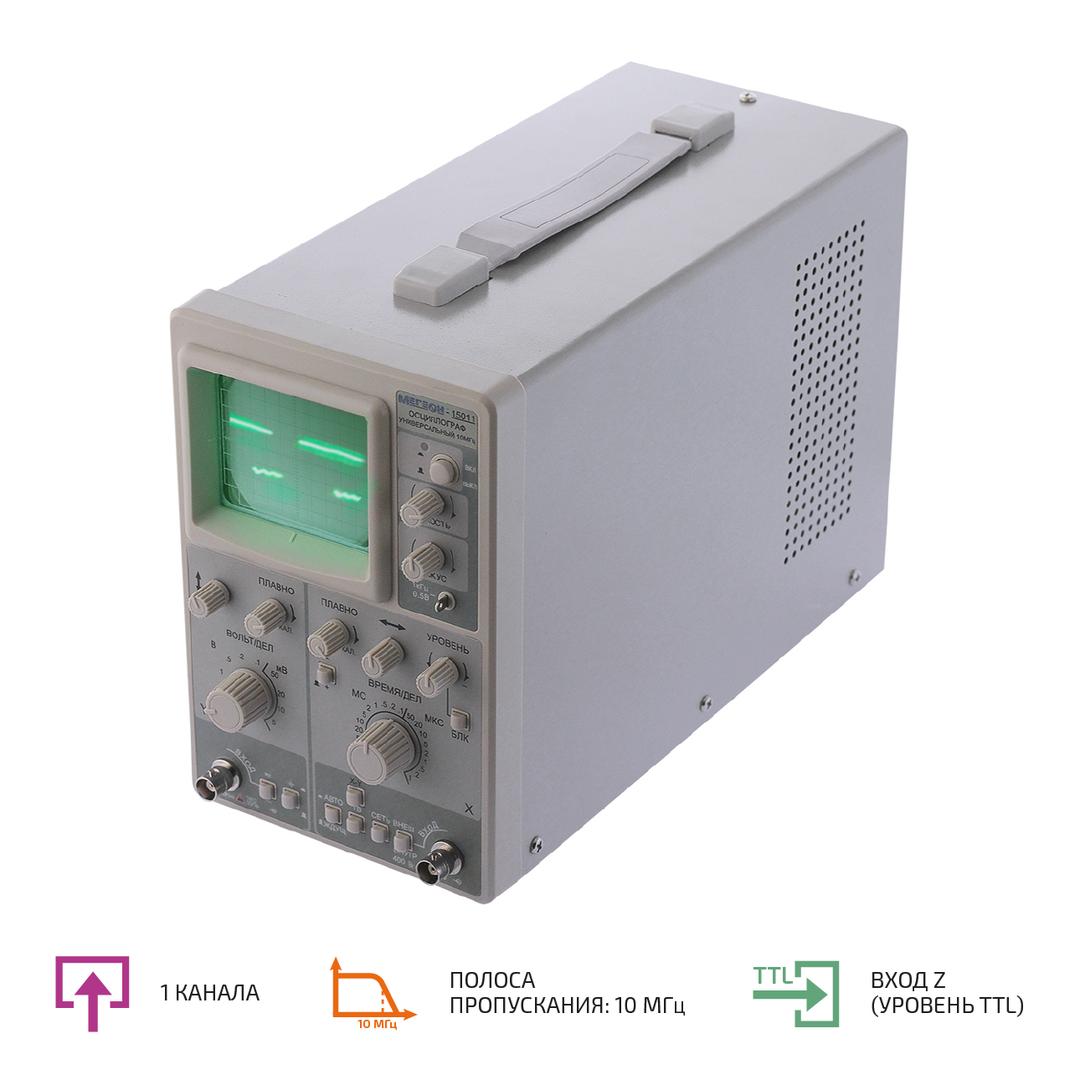

Прибор поддерживает несколько видов синхронизации для стабильного отображения сигнала: от внутреннего и внешнего источника, от сети и по видеосигналу. Режим X-Y открывает возможности для анализа фазовых сдвигов. Наличие выхода CH1 и входа Z (TTL) позволяет подключать дополнительное измерительное оборудование.
Основные технические характеристики
- Количество каналов: 1.
- Полоса пропускания: 10 МГц.
- Коэффициент отклонения: от 5 мВ/дел до 50 В/дел.
- Коэффициент развертки: от 0.1 мкс/дел до 0.1 с/дел.
- Размер экрана ЭЛТ: 36x48 мм.
- Питание: сеть 220 В, 50 Гц.
- Габариты: 130x240x290 мм. Вес: 3.5 кг.
Комплект поставки
- Осциллограф универсальный МЕГЕОН 15011 — 1 шт.
- Сетевой шнур — 1 шт.

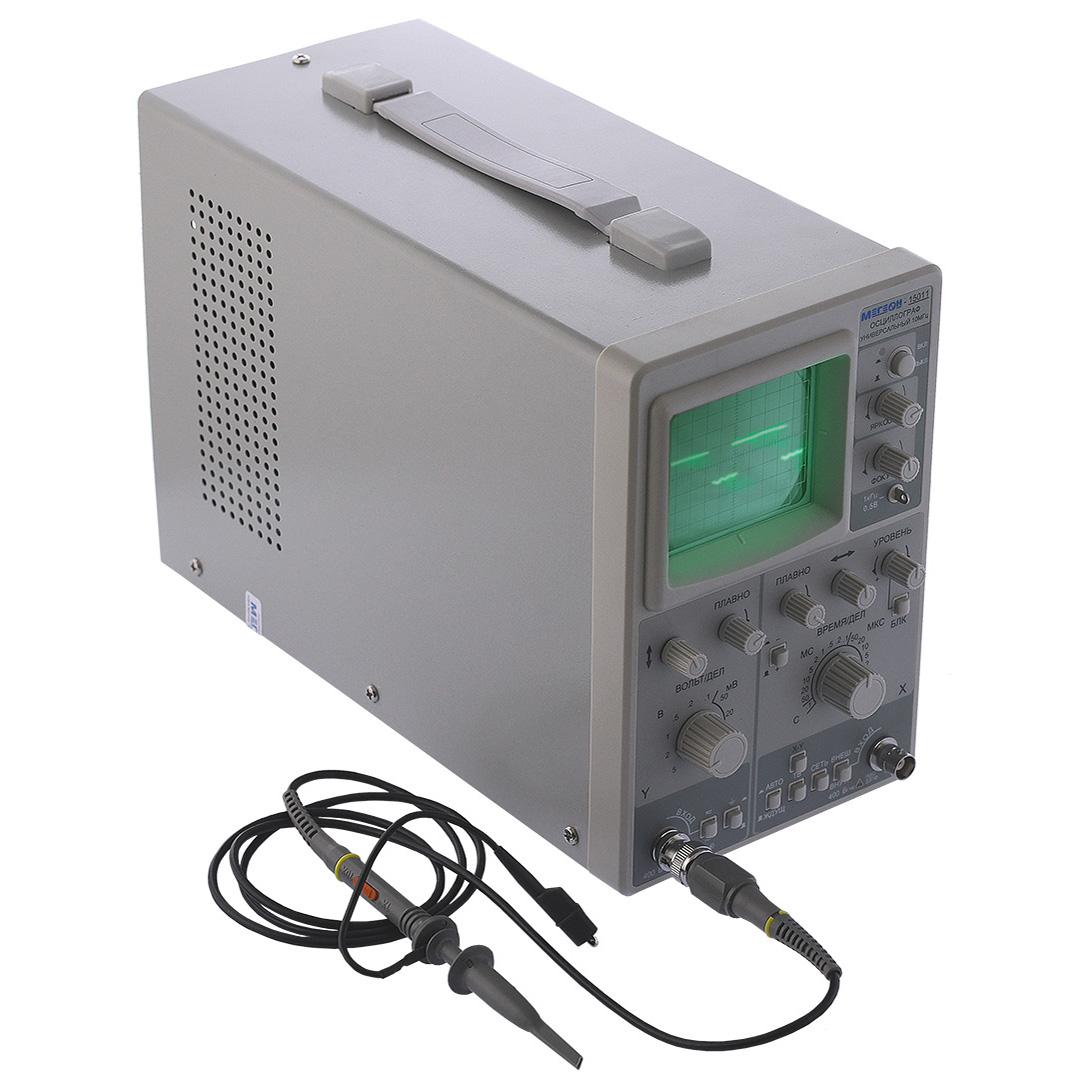

- Пробник-делитель (1:1 / 1:10) — 1 шт.
- Руководство по эксплуатации — 1 шт.
Осциллограф МЕГЕОН 15011 — это простое и эффективное решение для контроля параметров электрических сигналов. Идеально подходит для диагностики, ремонта и обучения. Перейдите в карточку товара для уточнения деталей и оформления заказа.
| Параметр | Значение |
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| Основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация: | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Параметры калибратора | форма выходного сигнала - меандр |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| от сети переменного тока | 220 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации: | |
| Условия эксплуатации |
Температура: 5°С ... 40°С; Относительная влажность: не более 85% |
| Условия хранения и транспортировки |
Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 130 × 240 × 290 мм |
| Масса: | 3500 г |
