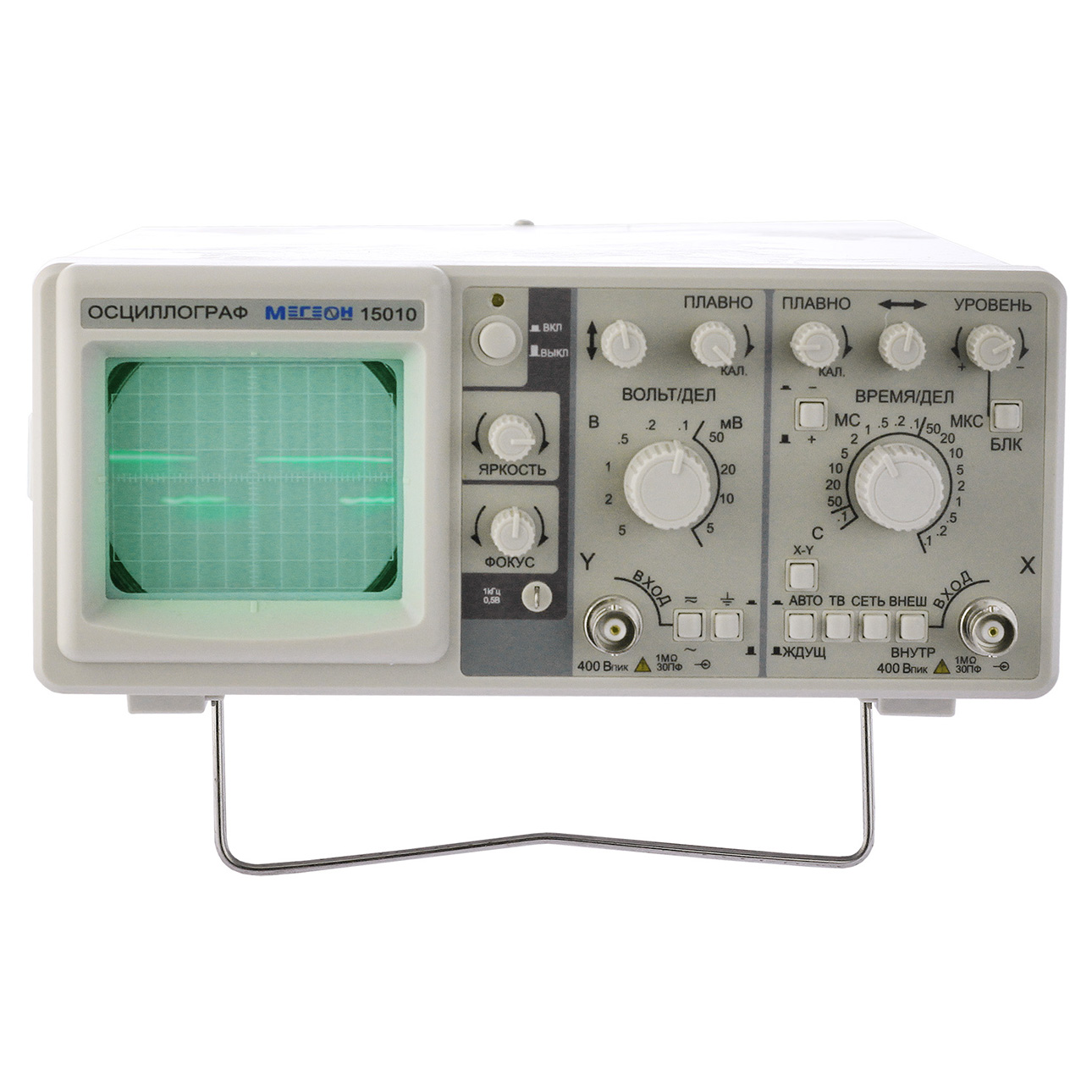

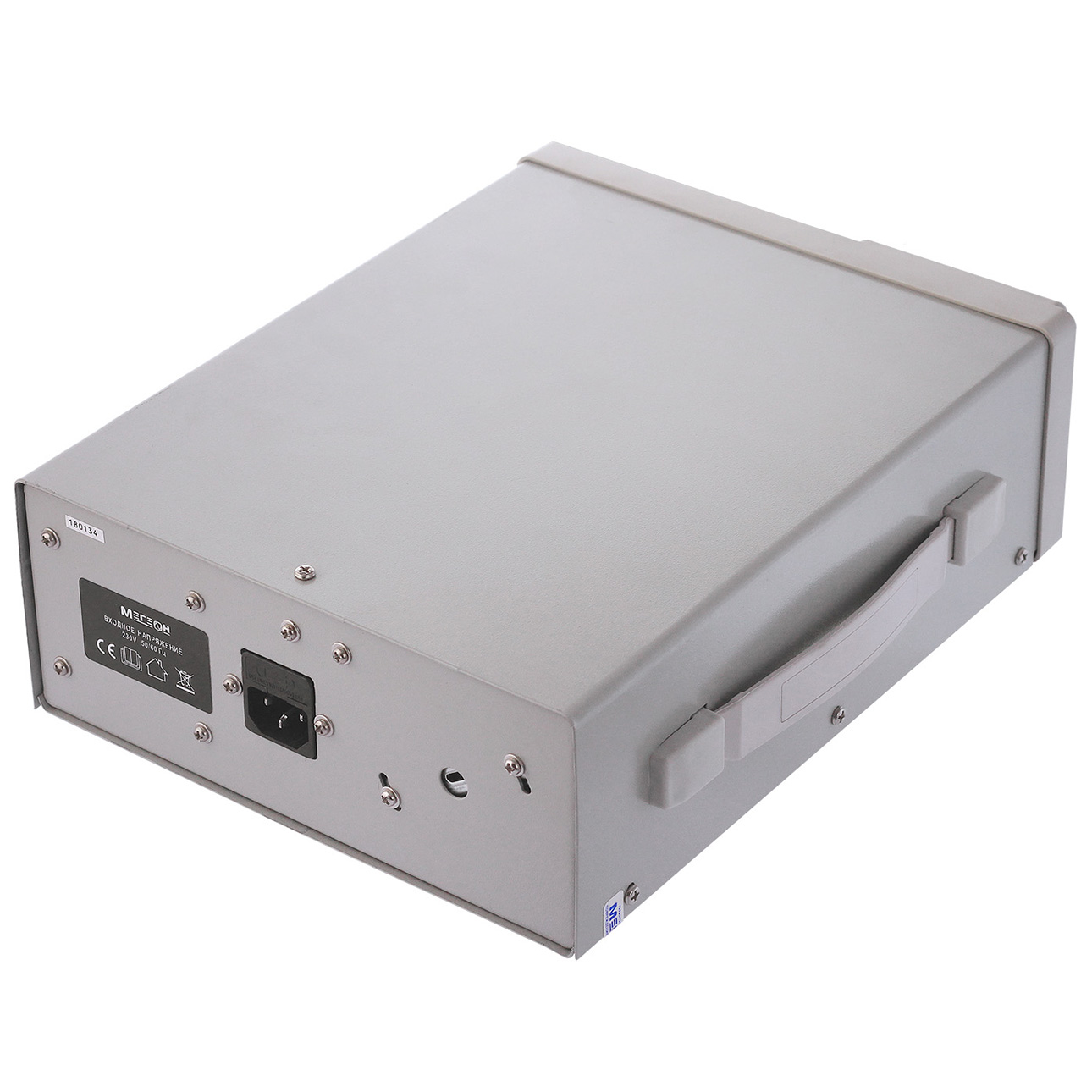

МЕГЕОН 15010 Осциллограф аналоговый
Аналоговый осциллограф МЕГЕОН 15010 для точных измерений

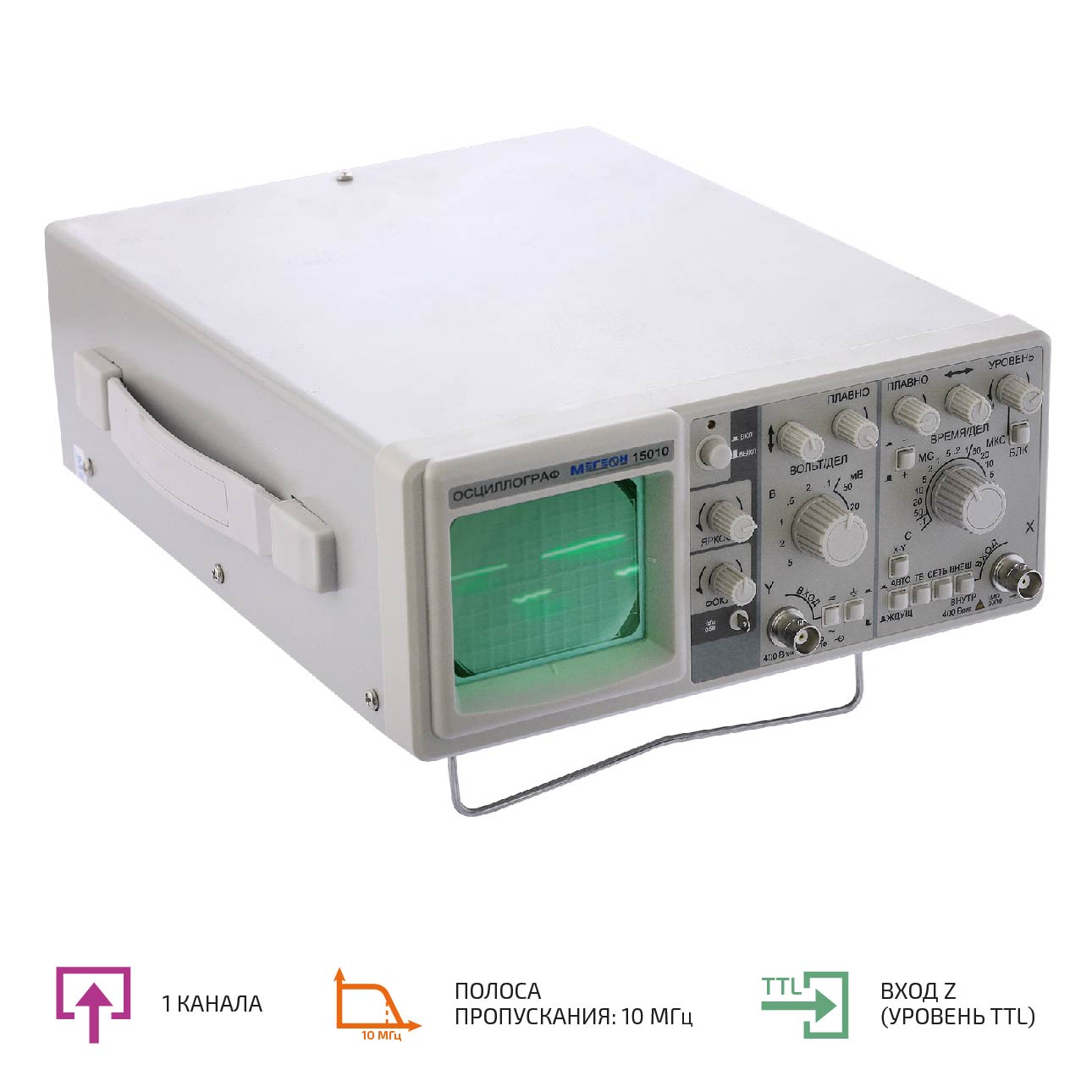

Осциллограф аналоговый МЕГЕОН 15010 представляет собой надежный измерительный прибор для работы с электронными сигналами. Устройство применяется на промышленных объектах, в ремонтных мастерских и учебных заведениях. Прибор оснащен одним входным каналом и электронно-лучевой трубкой с высоким ресурсом работы. Максимальная полоса пропускания составляет 10 МГц. Встроенный калибратор позволяет быстро проверить точность измерений.

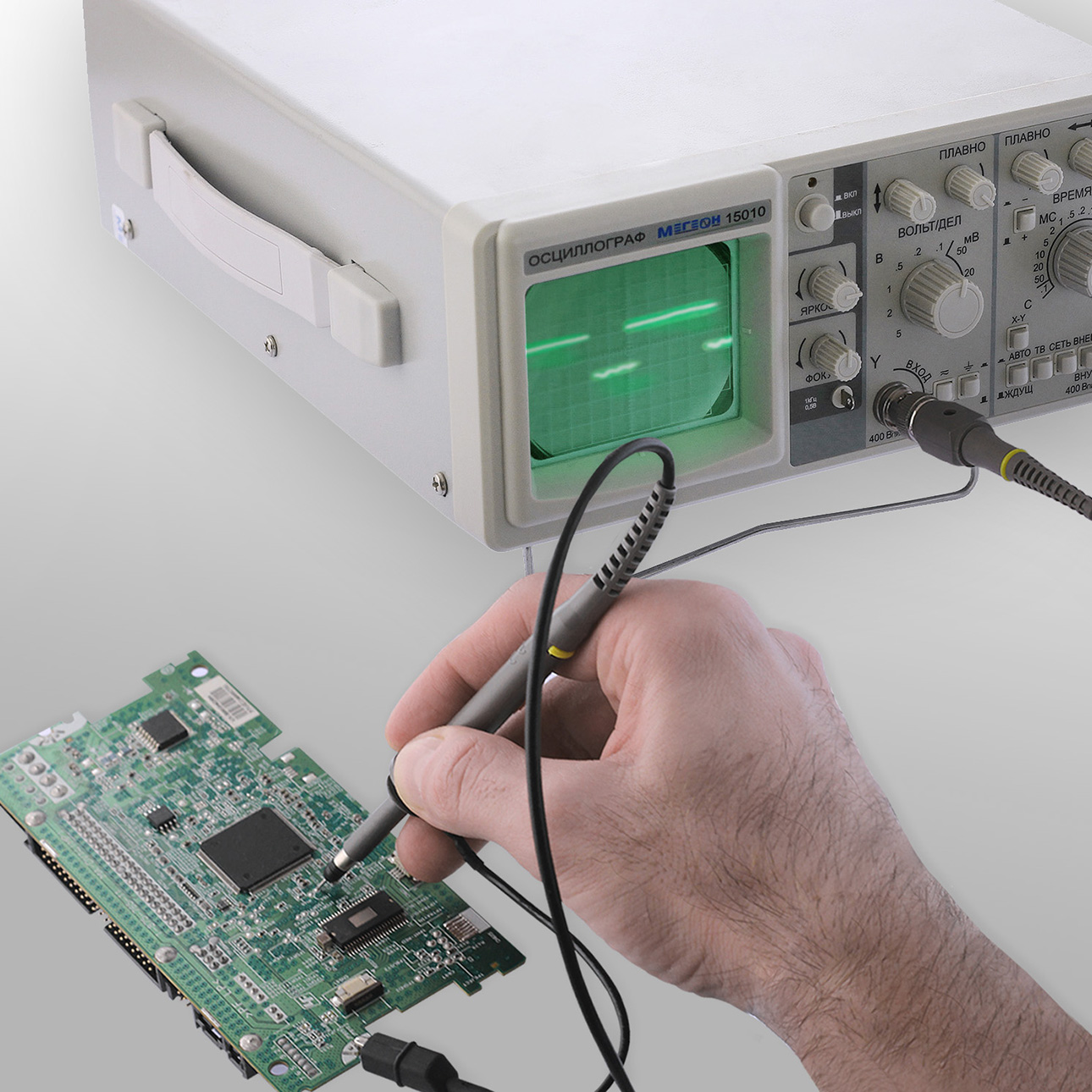

Горизонтальное исполнение корпуса и компактные габариты делают осциллограф удобным для лабораторных испытаний. Прибор подходит для обучения, ремонта бытовой техники, диагностики автомобильного электрооборудования. Устройство оценят как профессиональные инженеры, так и радиолюбители.
Основные возможности и преимущества
- Современная электронно-лучевая трубка с длительным сроком службы
- Широкая полоса пропускания от 0 до 10 МГц
- Высокая чувствительность с коэффициентом отклонения от 5 мВ/дел до 5 В/дел
- Несколько видов синхронизации: автоколебательный, ждущий, по видеосигналу, от внешнего источника
- Режим X-Y для анализа фазовых соотношений
- Вход Z для управления яркостью луча (TTL)
- Выход сигнала CH1 для подключения дополнительного оборудования
- Плавная регулировка коэффициента отклонения и развертки до 2,5 раз
Технические характеристики
Вертикальное отклонение: коэффициент отклонения 5 мВ/дел до 5 В/дел с погрешностью ±5%. С делителем 1:10 диапазон расширяется до 50 В/дел. Входное сопротивление 1 МОм, входная емкость 25 пФ. Время нарастания переходной характеристики 35 нс.
Горизонтальное отклонение: коэффициент развертки от 0,1 мкс/дел до 0,1 с/дел. Основная погрешность ±5%. Режимы работы развертки: автоколебательный, ждущий, блокировка уровня запуска.
Синхронизация: диапазон частот от 20 Гц до 10 МГц. Виды синхронизации: от внутреннего источника, от внешнего источника, от сети, телевизионным сигналом. Амплитуда внешней синхронизации от 0,3 до 1 В.
Калибратор: выходной сигнал меандр с амплитудой 0,5 В и частотой 1 кГц. Погрешность калибратора ±2%.
Экран ЭЛТ размером 36×48 мм (6×8 делений). Ширина линии луча 0,8 мм. Питание от сети переменного тока 230 В, 50 Гц. Потребляемая мощность 25 В·А. Время непрерывной работы 8 часов.
Условия эксплуатации: температура от 5°C до 40°C, влажность не более 85%. Условия хранения: температура от -20°C до 60°C. Габаритные размеры 220×320×95 мм. Масса 3500 г.

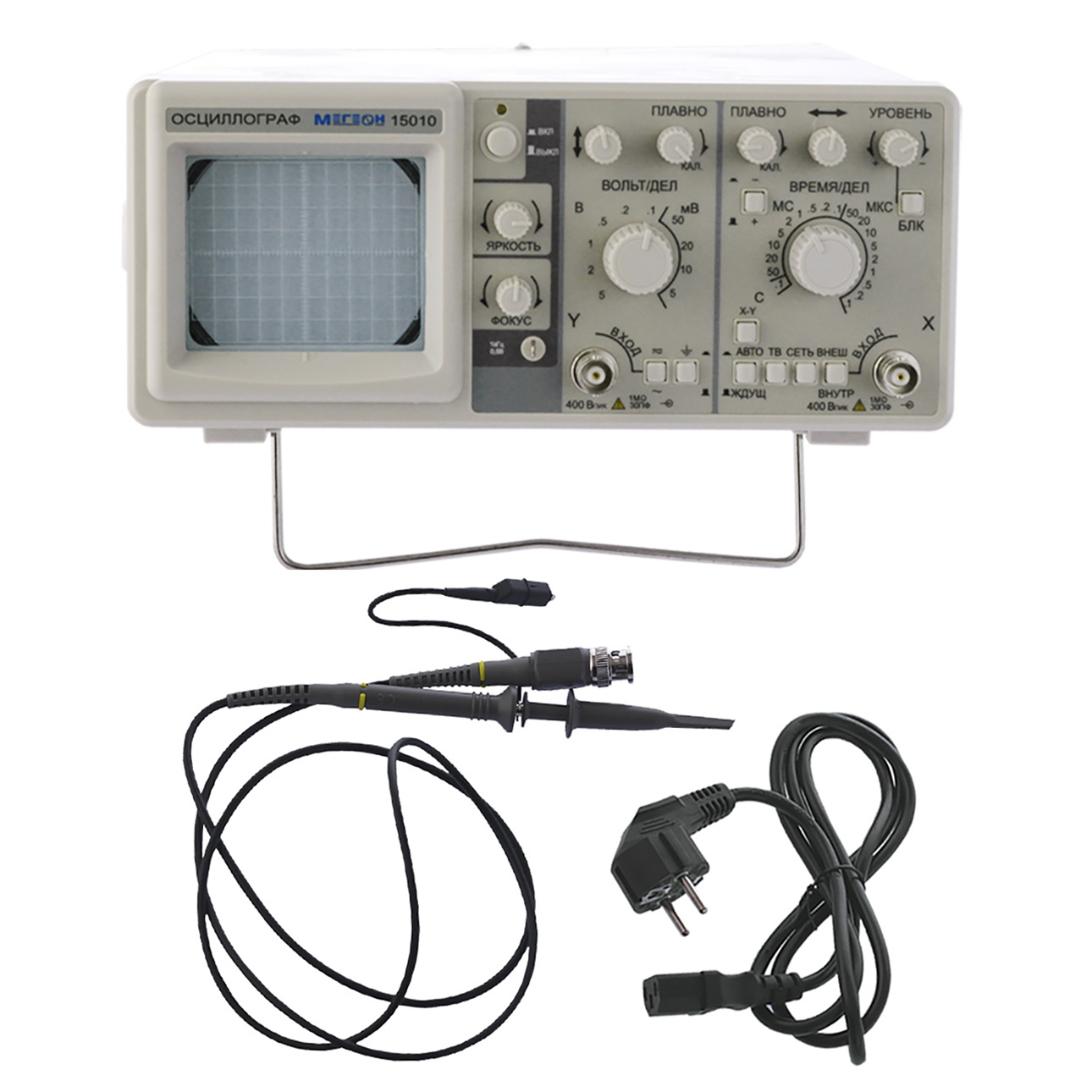

Комплект поставки
- Осциллограф аналоговый одноканальный МЕГЕОН 15010 — 1 шт.
- Сетевой шнур — 1 шт.

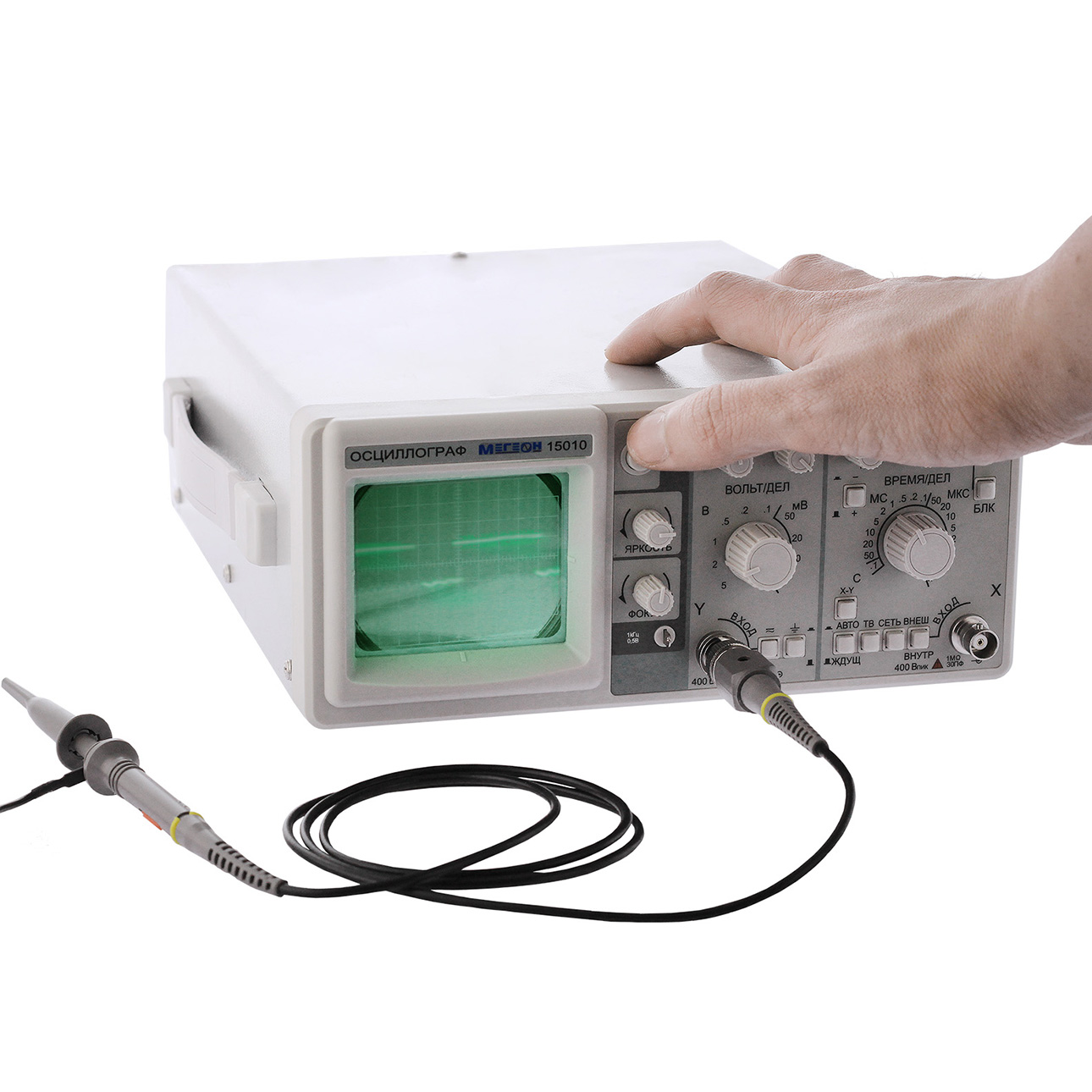

- Пробник-делитель (1:1/1:10) — 1 шт.
- Руководство по эксплуатации — 1 шт.
Для заказа осциллографа МЕГЕОН 15010 или получения консультации свяжитесь с менеджером. Прибор поможет в диагностике и ремонте электронного оборудования. Изучите другие товары на сайте для выбора подходящего измерительного инструмента.
| Параметр | Значение |
| Количество каналов | 1 |
| Полоса пропускания | (0 … 10) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| с делителем 1:10 | 50 мВ/дел … 50 В/дел |
| основная погрешность | ±5% |
| основная погрешность с делителем 1:10 | ±7% |
| Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
| Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
| Время нарастания переходной характеристики | 35 нс |
| Входное активное сопротивление | 1 МОм |
| с делителем 1:10 | 10 МОм |
| Входная емкость | 25 пФ |
| с делителем 1:10 | 20 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
| Основная погрешность | ±5% |
| Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
| Синхронизация: | |
| Диапазон частот | 20 Гц … 10 МГц |
| Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
| Амплитуда внешней синхронизации | (0,3 … 1) В |
| Нестабильность синхронизации | 0,1 дел |
| Общие характеристики: | |
| Параметры калибратора | форма выходного сигнала - меандр |
| амплитуда | 0,5 В |
| погрешность | ±2% |
| частота | 1 кГц |
| погрешность | ±2% |
| Размер экрана ЭЛТ | 36×48 мм (6×8 делений) |
| Ширина линии луча | 0,8 мм |
| Электропитание: | |
| от сети переменного тока | 230 В, 50 Гц |
| потребляемая мощность | 25 В-А |
| Условия эксплуатации: | |
| Условия эксплуатации |
Температура: 5°С ... 40°С; Относительная влажность: не более 85% |
| Условия хранения и транспортировки |
Температура: -20°С ... 60°С Влажность: не более 85% без выпадения конденсата |
| время непрерывной работы | 8 ч |
| Габаритные размеры: | 220×320×95 мм |
| Масса: | 3500 г |
