МЕГЕОН 14028 Измеритель иммитанса
Измеритель иммитанса МЕГЕОН 14028

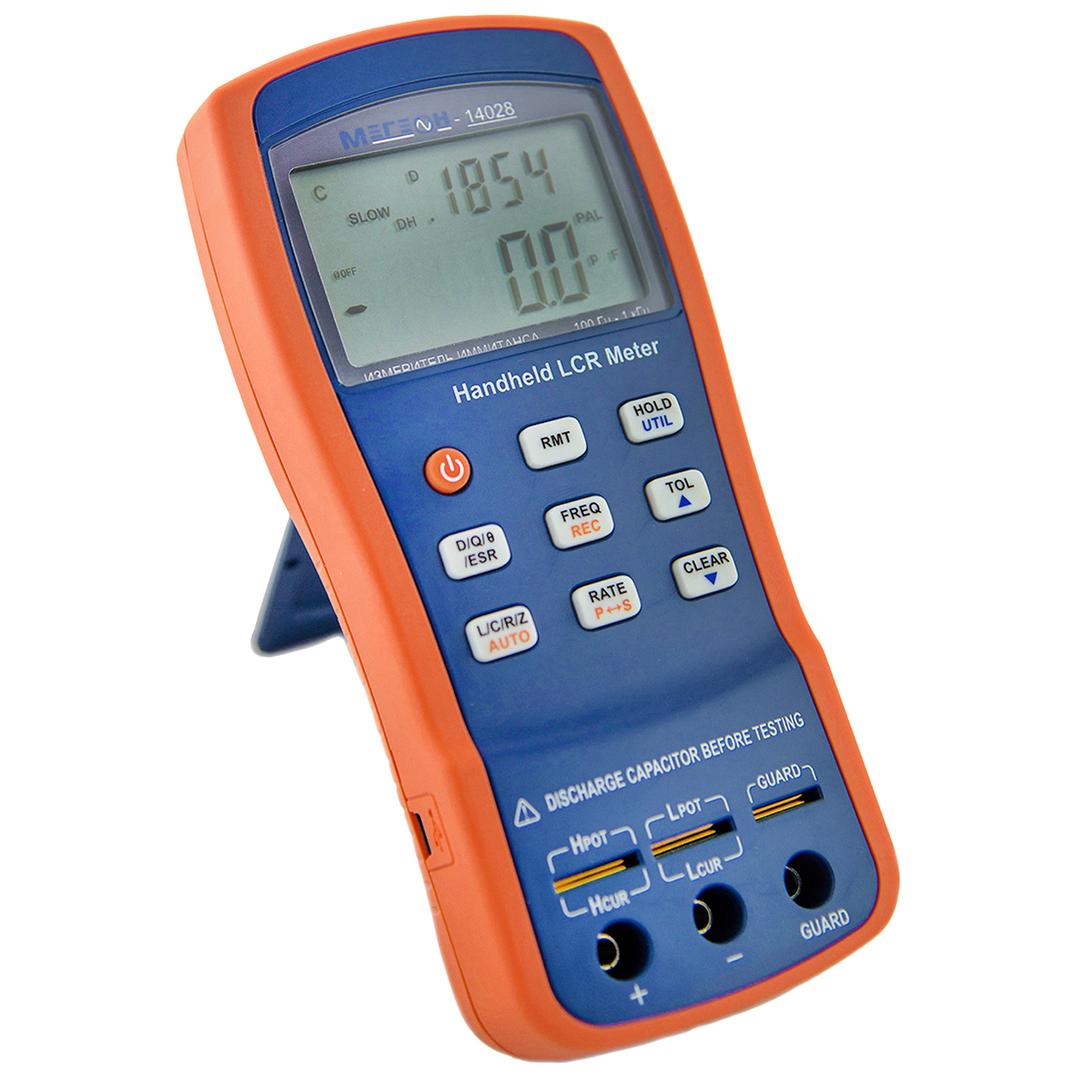

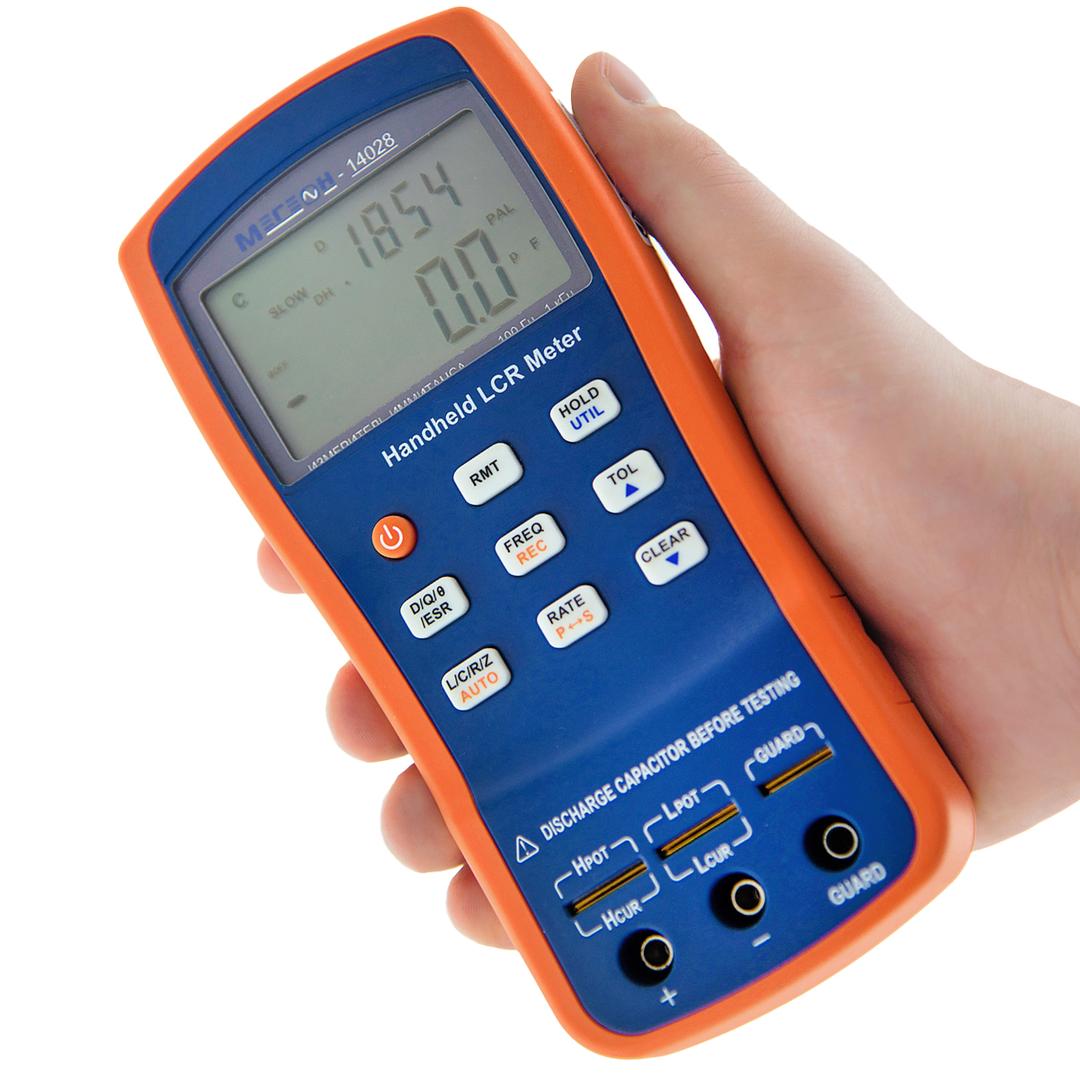

Портативный измеритель иммитанса МЕГЕОН 14028 — это современный высокоточный прибор для профессиональных измерений. Устройство измеряет сопротивление, индуктивность и емкость электронных компонентов с минимальной погрешностью. Автоматический выбор диапазона ускоряет работу и повышает точность результатов.
Основные возможности и преимущества
Измеритель иммитанса МЕГЕОН 14028 заменяет устаревшие лабораторные RLC-метры. Прибор работает от батареи или сетевого адаптера, что удобно для выездных работ. Высокая точность измерений до 0,25% обеспечивает надежный контроль параметров радиодеталей.
- Измерение импеданса, индуктивности, емкости и сопротивления.
- Определение добротности, тангенса угла потерь и угла сдвига фаз.
- Автоматический и ручной выбор пределов измерений.
- Функция допускового контроля для сортировки компонентов.
- Запись минимальных, средних и максимальных значений.
- Встроенная калибровка и звуковое подтверждение нажатия клавиш.
- Энергосбережение благодаря функции автоотключения.
- USB-порт для подключения к компьютеру и передачи данных.
Технические особенности

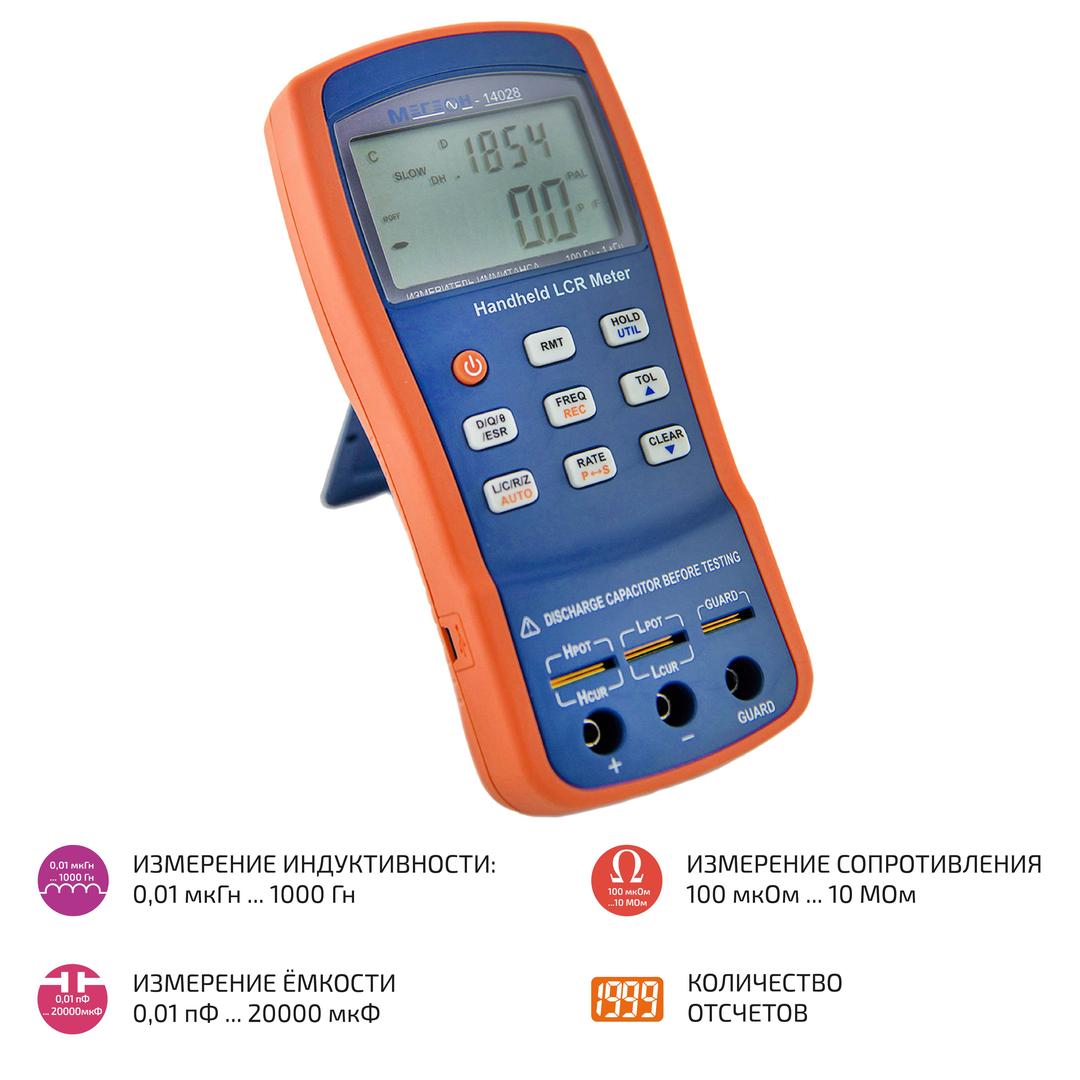

Измеритель иммитанса работает на нескольких тестовых частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. Широкий диапазон измерений охватывает от долей Ом до десятков Мегаом, от пикофарад до миллифарад, от микрогенри до тысяч Генри. Компактный корпус и эргономичное управление делают работу комфортной.

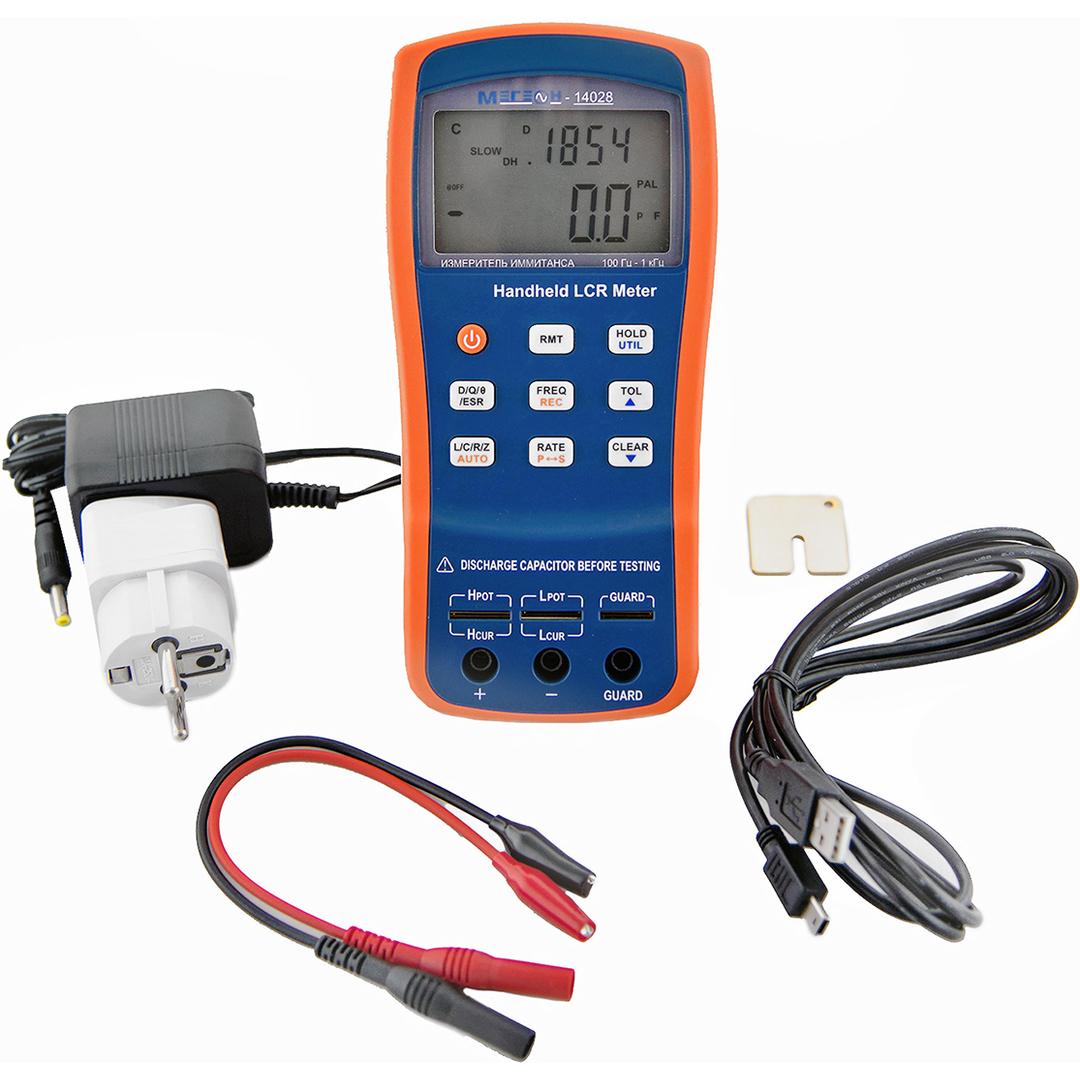

Комплект поставки
- Измеритель иммитанса МЕГЕОН 14028 — 1 шт.
- Щупы с зажимами "крокодил" — 1 комплект.
- Батарея 9В типа 6F22 (Крона) — 1 шт.
- Блок питания 12В — 1 шт.
- Кабель USB — miniUSB — 1 шт.
- Соединительная пластина — 1 шт.
- Руководство пользователя и паспорт — 1 экз.
Выбирайте измеритель иммитанса МЕГЕОН 14028 для точных и быстрых измерений в сервисе, лаборатории или на производстве. Перейдите в каталог для оформления заказа и получения подробных технических консультаций.
|
Индуктивность (L) и добротность (вычисляется по оформуле) |
||||||||
|
Диапазон |
Отображаемый диапазон |
Погрешность |
Режим эквивалентной схемы |
|||||
|
L. |
D," |
|||||||
|
100 Гц/120 Гц |
1000 Гн |
400.0 ... 1000.0 Гн |
1 00 %+3 |
0.0100 |
параллельная |
|||
|
400 Гн |
40.00 ... 399.99 Гн |
0 35 %+2 |
0.0035 |
параллельная |
||||
|
40 Гн |
4.000 ... 39.999 Гн |
0 25 %+2 |
0.0025 |
параллельная |
||||
|
4 Гн |
400.0 ... 3.9999 Гн |
0 25 %+2 |
0.0025 |
— |
||||
|
400 мГн |
40.00 ... 399.99 мГн |
0 25 %+2 |
0.0025 |
последовательная |
||||
|
40 мГн |
4 000 ... 39.999 мГн |
0.45 %+2 |
0.0045 |
последовательная |
||||
|
4 мГн |
0 ... 3.999 мГн |
1.40 %+5 |
— |
последовательная |
||||
|
1 кГц |
100 Гн |
40.00 ... 100.00 Гн |
1 00 %+3 |
0.0100 |
параллельная |
|||
|
40 Гн |
4.000 ... 39.999 Гн |
0 35 %+2 |
0.0035 |
параллельная |
||||
|
4 Гн |
400.0 ... 3.9999 Гн |
0 25 %+2 |
0.0025 |
параллельная |
||||
|
400 мГн |
40.00 ... 399.99 мГн |
0 25 %+2 |
0.0025 |
— |
||||
|
40 мГн |
4 000 ... 39.999 мГн |
0 25 %+2 |
0.0025 |
последовательная |
||||
|
4 мГн |
400 0 мкГн ... 3.9999 мГн |
0.45 %+2 |
0.0045 |
последовательная |
||||
|
400 мкГн |
0.0 ... 399.9 мкГн |
1.40 %+5 |
— |
последовательная |
||||
|
10 кГц |
1000 мГн |
400.0 ... 999.99 мГн |
0 80 %+3 |
0.0080 |
параллельная |
|||
|
400 мГн |
40.00 ... 399.99 мГн |
0 35 %+2 |
0.0035 |
параллельная |
||||
|
40 мГн |
4 000 ... 39.999 мГн |
0 25 %+2 |
0.0025 |
— |
||||
|
4 мГн |
400 0 мкГн ... 3.9999 мГн |
0 30 %+2 |
0.0030 |
последовательная |
||||
|
400 мкГн |
40 00 ... 399 99 мкГн |
0.45 %+2 |
0.0045 |
последовательная |
||||
|
40 мкГн |
0 00 ... 39.99 мкГн |
1.40 %+5 |
— |
последовательная |
||||
|
Емкость (С) и тангенс угла потерь (D) |
||||||||
|
Диапазон |
Отображаемый диапазон |
Погрешность |
Режим эквивалентной схемы |
|||||
|
с. |
D.* |
|||||||
|
100 Гц/120 Гц |
20 мФ |
4.000 ... 20.000 мФ |
5.00 %+5 |
±0.0500 |
последовательная |
|||
|
4 мФ |
400.0 мкФ ... 3.9999 мФ |
1.00 %+3 |
±0.0100 |
последовательная |
||||
|
400 мкФ |
40 00 ... 399 99 мкФ |
0.35 %+2 |
±0.0035 |
последовательная |
||||
|
40 мкФ |
4.000-39.999 мкФ |
0.25 %+2 |
±0.0025 |
последовательная |
||||
|
4 мкФ |
400.0 нФ ... 3.9999 мкФ |
0.25 %+2 |
±0.0025 |
-- |
||||
|
400 нФ |
40.00 ... 399.99 нФ |
0.25 %+2 |
±0.0025 |
параллельная |
||||
|
40 нФ |
4 000 ... 39 999 нФ |
0.35 %+3 |
±0.0035 |
параллельная |
||||
|
4 нФ |
0 пФ ... 3 999 нФ |
1.25 %+5 |
— |
параллельная |
||||
|
1 кГц |
1000 мкФ |
400.0 ... 999 99 мкФ |
2.00 %+5 |
±0.0200 |
последовательная |
|||
|
400 мкФ |
40 00 ... 399 99 мкФ |
1.00 %+3 |
±0.0100 |
последовательная |
||||
|
40 мкФ |
4.000 ... 39.999 мкФ |
0.35 %+2 |
±0.0035 |
последовательная |
||||
|
4 мкФ |
400.0 нФ ... 3.9999 мкФ |
0.25 %+2 |
±0.0025 |
последовательная |
||||
|
400 нФ |
40.00 ... 399.99 нФ |
0.25 %+2 |
±0.0025 |
-- |
||||
|
40 нФ |
4 000 ... 39 999 нФ |
0.25 %+2 |
±0.0025 |
параллельная |
||||
|
4 нФ |
400 0 пФ ... 3.9999 нФ |
0.35 %+3 |
±0.0035 |
параллельная |
||||
|
400 пФ |
0.0 пФ ... 39.99 нФ |
1.25 %+5 |
— |
параллельная |
||||
|
10 кГц |
100 мкФ |
40 00 ... 100 00 мкФ |
3.00 %+5 |
±0.0300 |
последовательная |
|||
|
40 мкФ |
4.000 ... 39.999 мкФ |
1.50 %+3 |
±0.0150 |
последовательная |
||||
|
4 мкФ |
400.0 нФ ... 3.9999 мкФ |
0.35 %+2 |
±0.0035 |
последовательная |
||||
|
400 нФ |
40.00 ... 399.99 нФ |
0.25 %+2 |
±0.0025 |
последовательная |
||||
|
40 нФ |
4 000 ... 39 999 нФ |
0.25 %+2 |
±0.0025 |
— |
||||
|
4 нФ |
400 0 пФ ... 3.9999 нФ |
0.25 %+2 |
±0.0025 |
параллельная |
||||
|
400 пФ |
40.00 ... 399.99 пФ |
0.35 %+3 |
±0.0035 |
параллельная |
||||
|
40 пФ |
0.00 ... 39.99 пФ |
1.25 %+5 |
— |
параллельная |
||||
|
Импеданс (Z) и угол Фаза (в) |
||||||||
|
Диапазон |
Отображаемый диапазон |
Погрешность |
Режим эквивалентной схемы |
|||||
|
Z. |
0е |
|||||||
|
100 Гц-10 кГц |
10 МОм |
4.000-10.000 МОм |
3.00 %+5 |
±1.75° |
параллельная |
|||
|
4 МОм |
400 0 Юм ... 3.9999 МОм |
1.25 %+3 |
±0.75° |
параллельная |
||||
|
400 кОм |
40.00 ... 399.99 Юм |
0.35 %+2 |
±0.25° |
параллельная |
||||
|
40 кОм |
4.000 ... 39.999 Юм |
0.25 %+2 |
±0.15° |
параллельная |
||||
|
4 кОм |
400.0 Ом ... 3.9999 Юм |
0.25 %+2 |
±0.15° |
— |
||||
|
400 Ом |
40.00 ... 399.99 Ом |
0.25 %+2 |
±0.15° |
последовательная |
||||
|
40 Ом |
4.000 ... 39 999 Ом |
0.35 %+2 |
±0.25° |
последовательная |
||||
|
4 Ом |
0.4000 ... 3.9999 Ом |
1.00 %+3 |
±0.60° |
последовательная |
||||
|
0.4 Ом |
0.0000 ... 0.3999 Ом |
3.00 %+5 |
— |
последовательная |
||||
|
100 кГц |
10 МОм |
4.000 ... 10.000 МОм |
8.00 %+20 |
±4.60° |
параллельная |
|||
|
4 МОм |
400 0 Юм ... 3.9999 МОм |
3.00 %+10 |
±1.75° |
параллельная |
||||
|
400 кОм |
40.00 ... 399.99 Юм |
1.20 %+5 |
±0.69° |
параллельная |
||||
|
40 Юм |
4.000 ... 39.999 Юм |
0.80 %+2 |
±0.46° |
параллельная |
||||
|
4 Юм |
400.0 Ом ... 3.9999 Юм |
0.50 %+2 |
±0.30° |
— |
||||
|
400 Ом |
40.00 ... 399.99 Ом |
0.50 %+2 |
±0.30° |
последовательная |
||||
|
40 Ом |
4.000 ... 39 999 Ом |
0.80 %+5 |
±0.46° |
последовательная |
||||
|
4 Ом |
0.4000 ... 3.9999 Ом |
2.50 %+10 |
±1.43° |
последовательная |
||||
|
0.4 Ом |
0.0000 ... 0.3999 Ом |
6.00 %+20 |
— |
последовательная |
||||
|
Основные характеристики |
||||||||
|
Параметр |
Значение |
|||||||
|
Измеряемые величины |
основной параметр: L/C/R/Z доп. параметр: D/Q/0/ESR |
|||||||
|
Основной параметр |
отображаемый диапазон и разрешение |
|||||||
|
Дополнительный параметр |
Отображаемый диапазон |
Разрешение |
||||||
|
ESR |
0.0000 ... 999.9 |
0.0001 |
||||||
|
D |
0.0000 ... 9.999 |
0.0001 |
||||||
|
Q |
0.0000 ... 9999 |
0.0001 |
||||||
|
0 |
-179.9°... 179.9° |
0.01° |
||||||
|
Питание |
Батарея 9В тип 6F22 (Крона) – 1шт или адаптер постоянного напряжения 12В |
|||||||
|
Условия эксплуатации |
Температура: 0...40°С Относительная влажность: 10…70% |
|||||||
|
Условия транспортировки |
Температура: -20...50°С Относительная влажность: 0...80% без выпадения конденсата |
|||||||
|
Размеры |
91х41х190мм |
|||||||
|
Масса |
375 г |
|||||||
