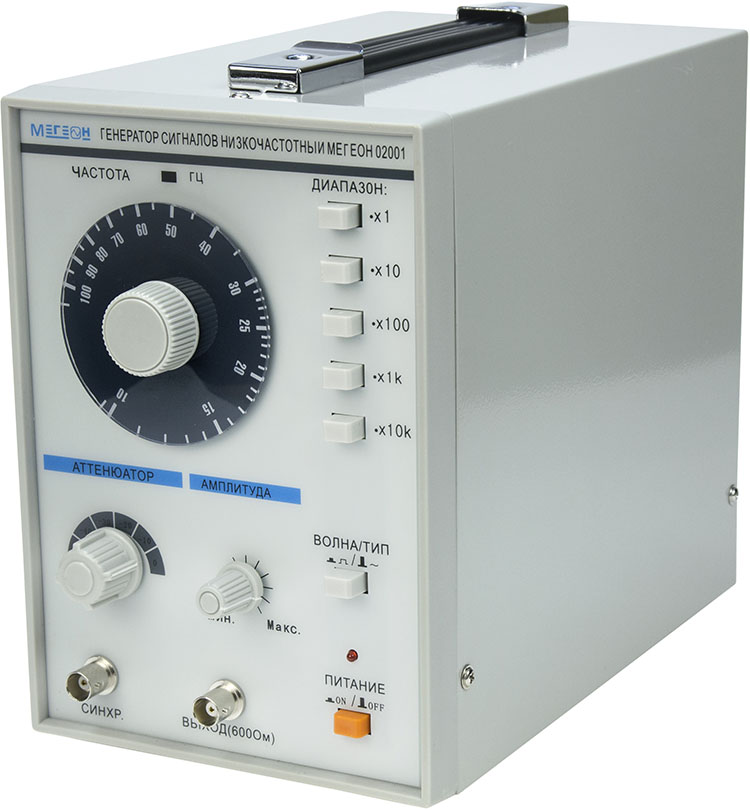

МЕГЕОН 02001 Генератор сигналов низкочастотный
Низкочастотный генератор сигналов МЕГЕОН 02001
МЕГЕОН 02001 — это надежный и точный прибор для создания электрических сигналов разной формы. Устройство подходит для настройки и ремонта электроники, проведения лабораторных работ и обслуживания промышленного оборудования. Генератор сочетает доступную цену и профессиональные характеристики, что делает его хорошим выбором для инженеров, радиолюбителей и сервисных мастерских.
Основные возможности прибора
Генератор формирует два типа сигналов: синусоидальный и прямоугольный. Это покрывает большинство задач при тестировании и отладке схем. Прибор работает в пяти частотных диапазонах от 10 Гц до 1 МГц. Переключение между диапазонами происходит плавно и позволяет точно выставить нужную частоту.
Встроенный аттенюатор имеет шесть ступеней регулировки выходного уровня. Шаг изменения составляет 10 дБ. Такая настройка дает возможность адаптировать сигнал под конкретную нагрузку или входные цепи тестируемого устройства.
Точность и стабильность
Внутренние компоненты генератора подобраны с высокой точностью. Это обеспечивает минимальную погрешность выходных параметров. Неравномерность выходного напряжения не превышает 0,5 дБ. Коэффициент нелинейных искажений синусоиды составляет не более 0,1% в диапазоне от 400 Гц до 20 кГц. Прямоугольный сигнал имеет время нарастания менее 0,25 мкс, что гарантирует четкую форму импульса.
Конструкция и удобство монтажа

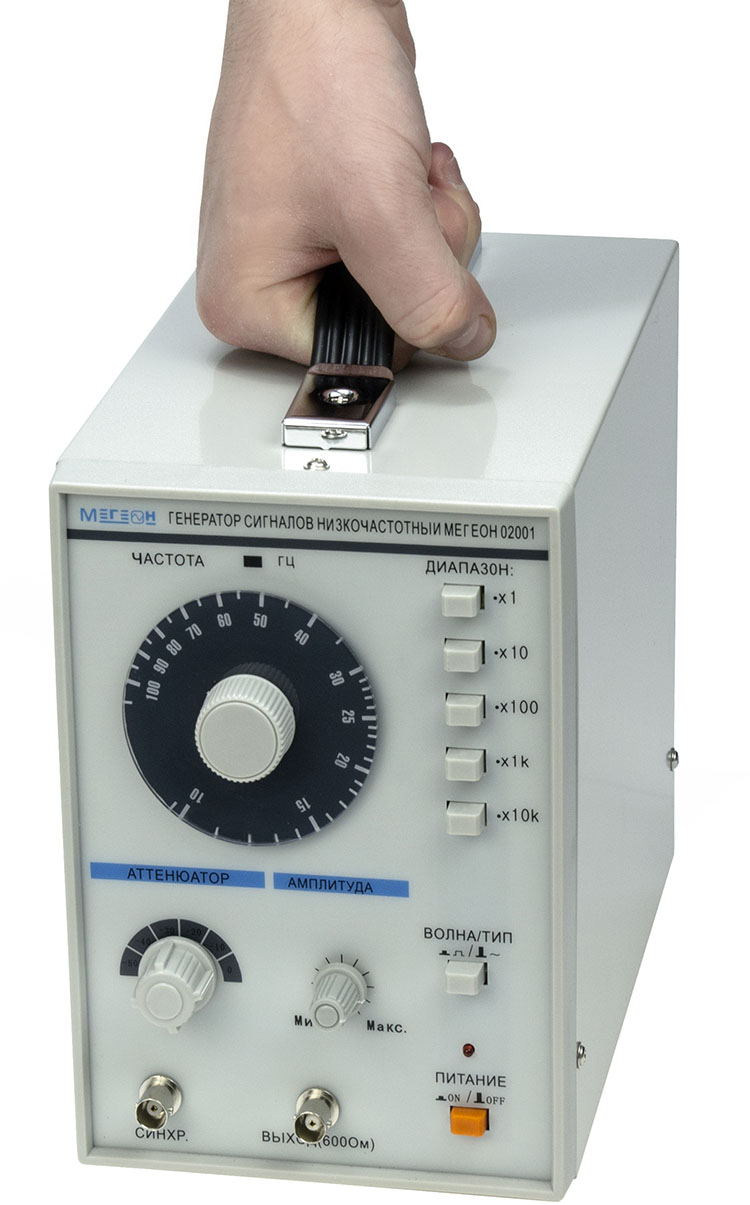

Корпус прибора выполнен в вертикальном исполнении. Такая форма позволяет устанавливать генератор в стандартные монтажные стойки и панели. Это экономит место на рабочем столе и упрощает интеграцию устройства в существующие измерительные системы.
Внешняя синхронизация
Прибор оснащен входом для внешней синхронизации. Данная функция позволяет подстраивать работу генератора под внешний опорный сигнал. Разброс частоты при синхронизации составляет не более 3%. Входное сопротивление около 100 кОм не создает лишней нагрузки на источник опорного сигнала.
Технические характеристики
- Частотные интервалы: 10 Гц – 100 Гц, 100 Гц – 1 кГц, 1 кГц – 10 кГц, 10 кГц – 100 кГц, 100 кГц – 1 МГц.
- Выходное напряжение синусоиды: 5 В и более.
- Выходное сопротивление: 600 Ом ±10%.
- Аттенюатор: 0, -10, -20, -30, -40, -50 дБ.
- Питание: ~110В/220В, 50/60 Гц.
- Потребляемая мощность: 10,8 Вт.
- Габариты: 128 х 190 х 239 мм.
- Масса: 2,9 кг.

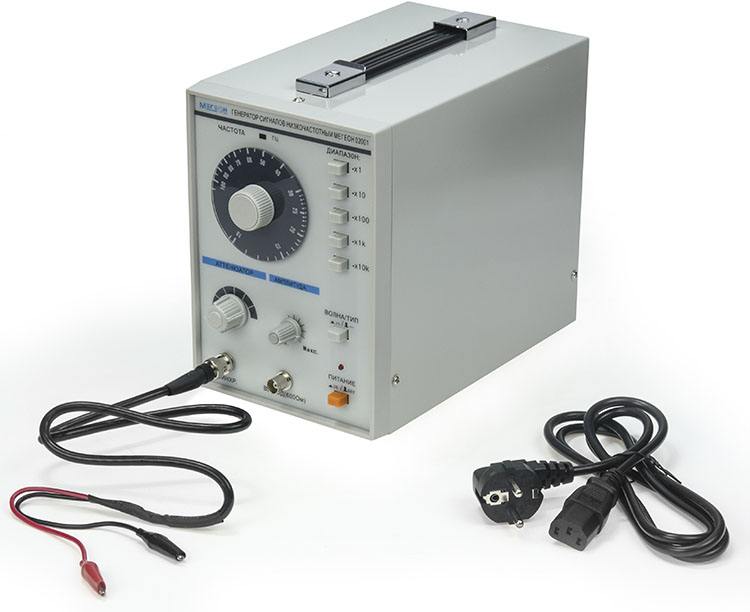

Комплект поставки
- Генератор сигналов МЕГЕОН 02001.

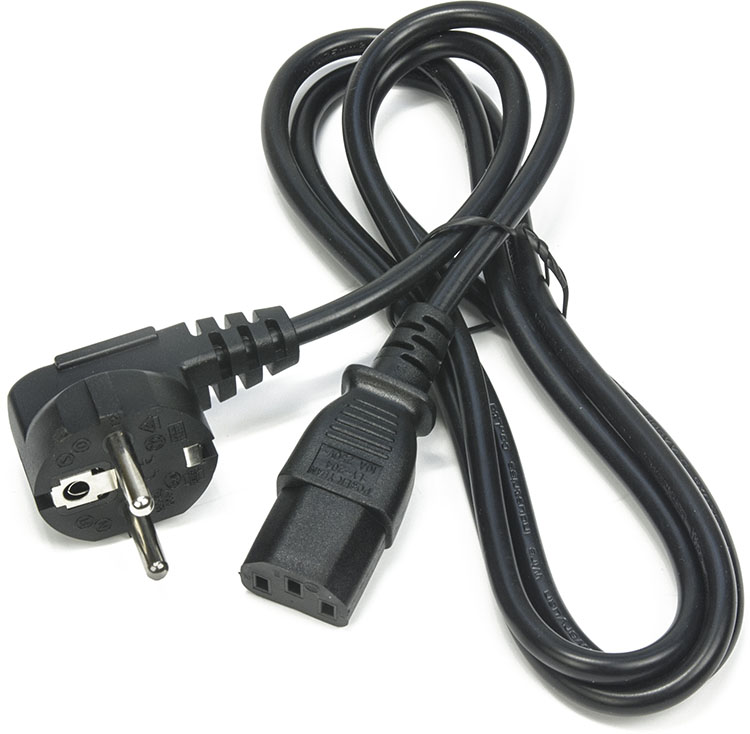

- Сетевой шнур для подключения к электросети.
- Руководство по эксплуатации.
- Гарантийный талон.
Генератор МЕГЕОН 02001 станет практичным инструментом для точной настройки аппаратуры. Прибор готов к работе сразу после подключения к сети. Для заказа или получения консультации свяжитесь с менеджером компании.
| Параметр | Значение |
| Частотный диапазон | |
| Х 1 интервал | 10 Гц – 100 Гц |
| Х 10 интервал | 100 Гц – 1 кГц |
| Х 100 интервал | 1 кГц – 10 кГц |
| Х 1К интервал | 10 кГц – 100 кГц |
| Х 10К интервал | 100 кГц – 1 мГц |
| Характеристики синусоиды | |
| Выходное напряжение | 5В и более |
| Нелинейные искажения на выходе | 400 Гц – 20 кГц, 0.1% или менее (в интервале Х100 для 1 кГц); 50Гц – 500 кГц, 0.5% или менее |
| Неравномерность выходного напряжения | +/- 0.5 dB (в отношении к уровню при 1 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания | 0.25 мкс или менее |
| Коэффициент заполнения | 50% +/-5%. |
| Характеристики внешней синхронизации | |
| Разброс | +/-3% от частоты генератора. |
| Входное сопротивление | около 100КОм |
| Максимальный уровень входного сигнала | 15В среднеквадратическая. |
| Характеристики выхода | |
| Сопротивление | 600 Ом +/-10% |
| Аттенюатор | 0dB, -10 dB, -20 dB, -30 dB, -40 dB, и -50 dB в 6 шагов (точность +/-1 dB при нагрузке сопротивлением 600 Ом). |
| Требования к питанию | |
| Вход | ~110В/220В 50/60 Гц |
| Потребляемая мощность | 10,8 Ватт |
| Размеры | |
| Габариты | 128(Ш) Х 190(Д) Х 239 (В) мм |
| Масса | 2.9 кг |
