МЕГЕОН 12788 Мультиметр цифровой

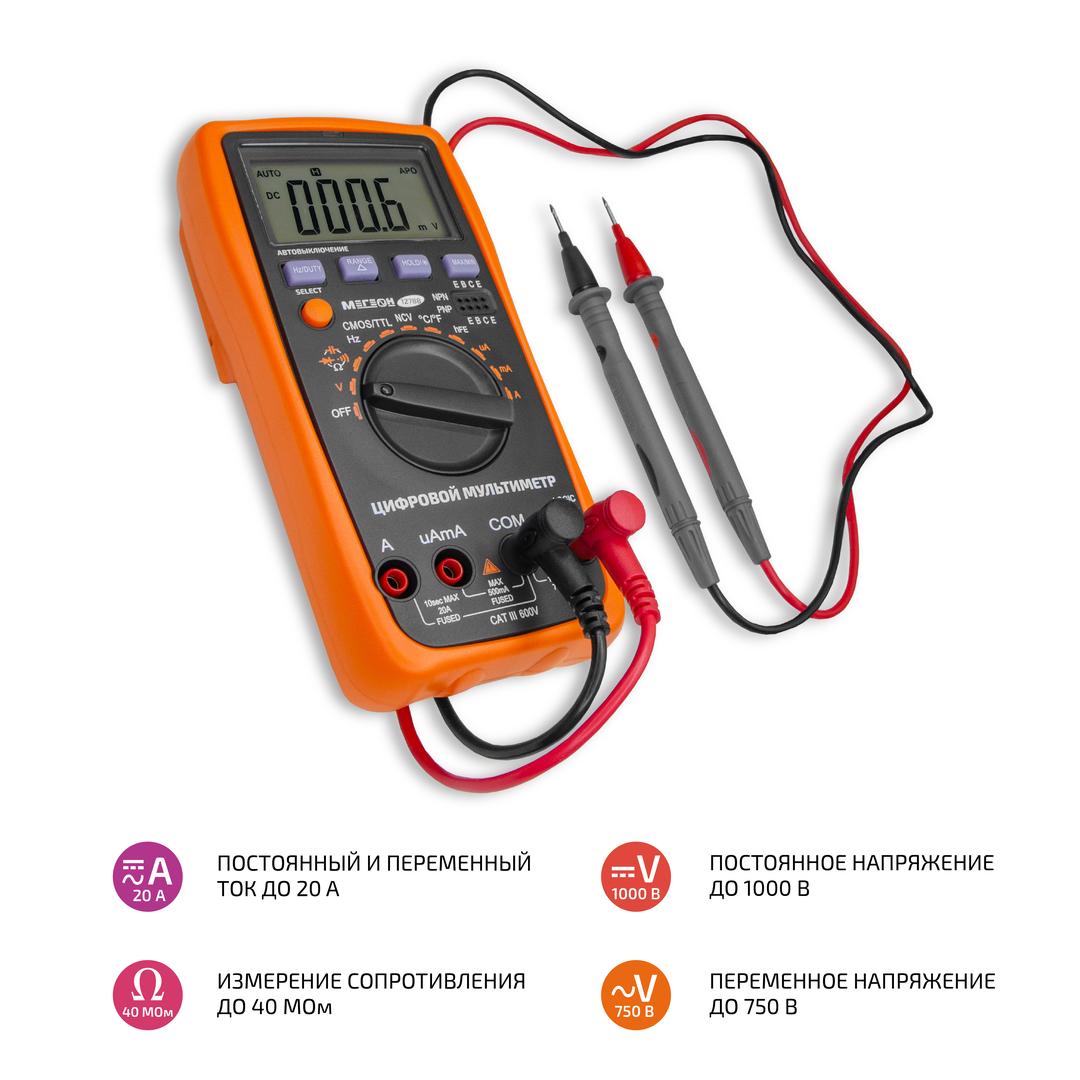

Цифровой мультиметр МЕГЕОН 12788
Мультиметр МЕГЕОН 12788 — это профессиональный измерительный прибор с широким набором функций. Устройство подходит для точных измерений в электронике, домашнем хозяйстве, на производстве и в ремонтных мастерских.
Основные возможности мультиметра
Прибор измеряет постоянное и переменное напряжение до 1000 В, силу тока до 20 А, сопротивление до 40 МОм, емкость конденсаторов до 40000 мкФ и частоту до 10 МГц. Мультиметр определяет температуру с помощью термопары, проверяет транзисторы и диоды, а также выполняет прозвонку цепи со звуковой индикацией.
Функция TrueRMS обеспечивает точные измерения переменного напряжения и тока в реальных условиях. Бесконтактный детектор напряжения NCV позволяет безопасно находить скрытую проводку.
Удобство и надежность

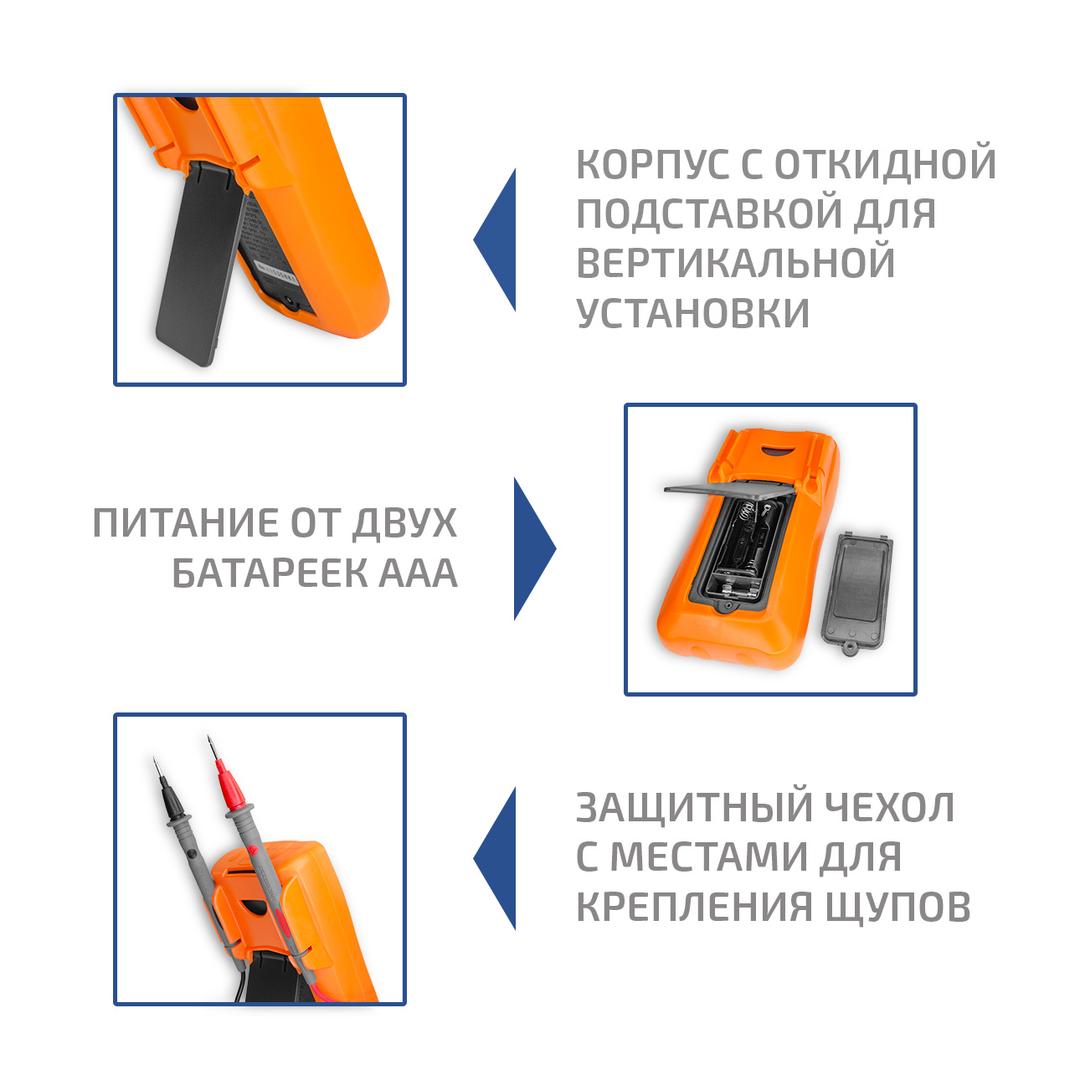

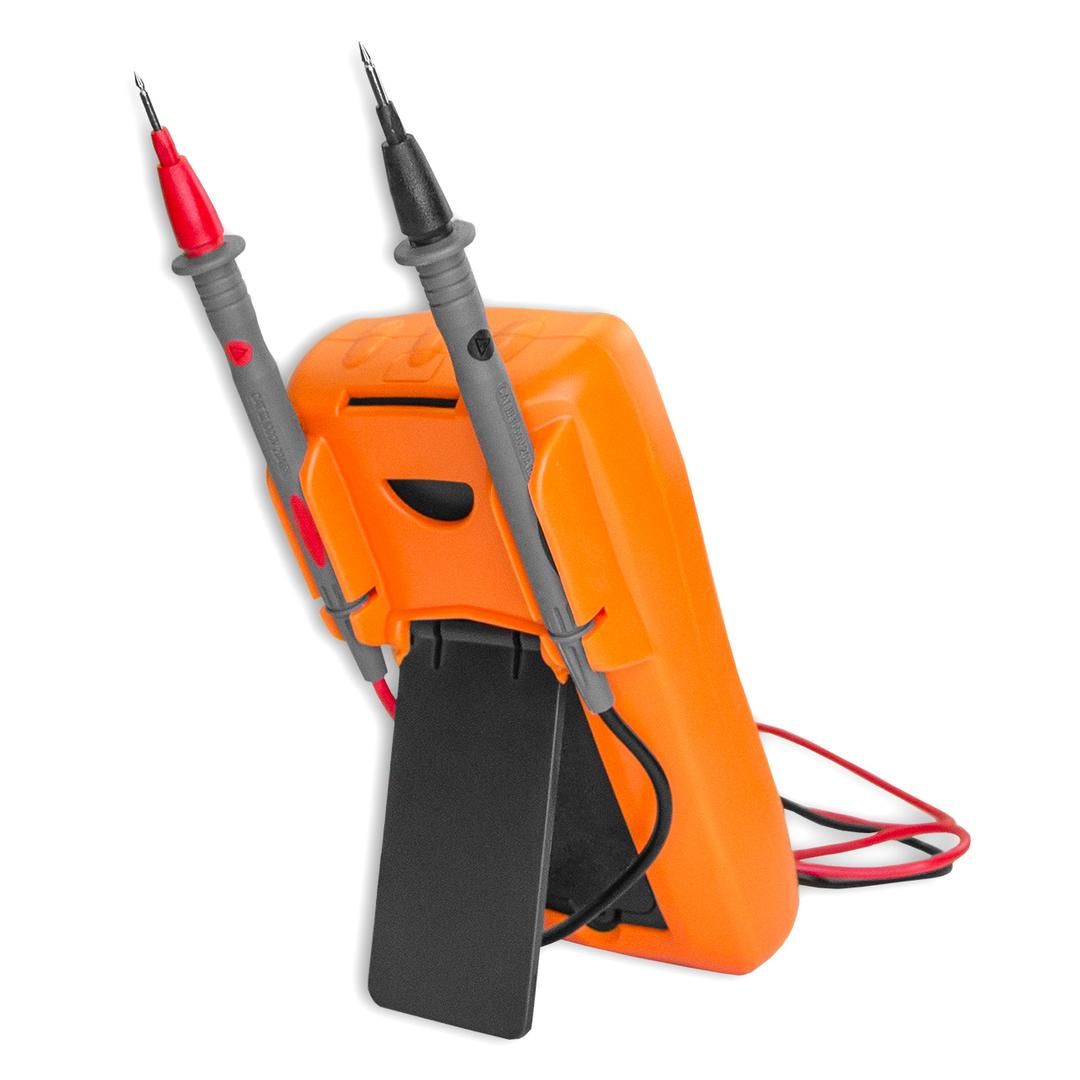

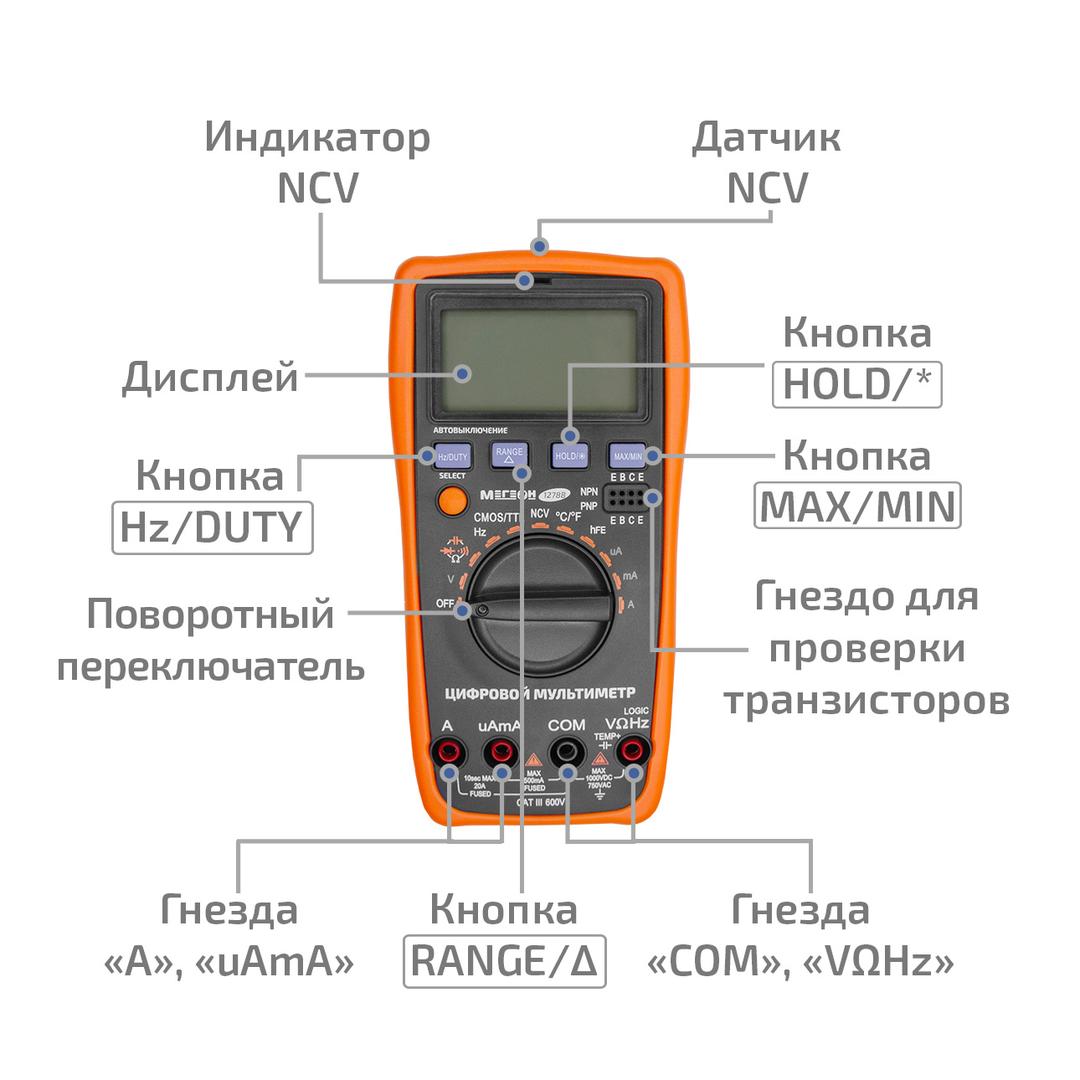

Мультиметр имеет автоматический и ручной выбор диапазонов, подсветку дисплея и откидную ножку для комфортной работы. Функция удержания показаний и автоматическое отключение продлевают срок службы батареек. Прибор защищен предохранителями, что повышает его безопасность и долговечность.

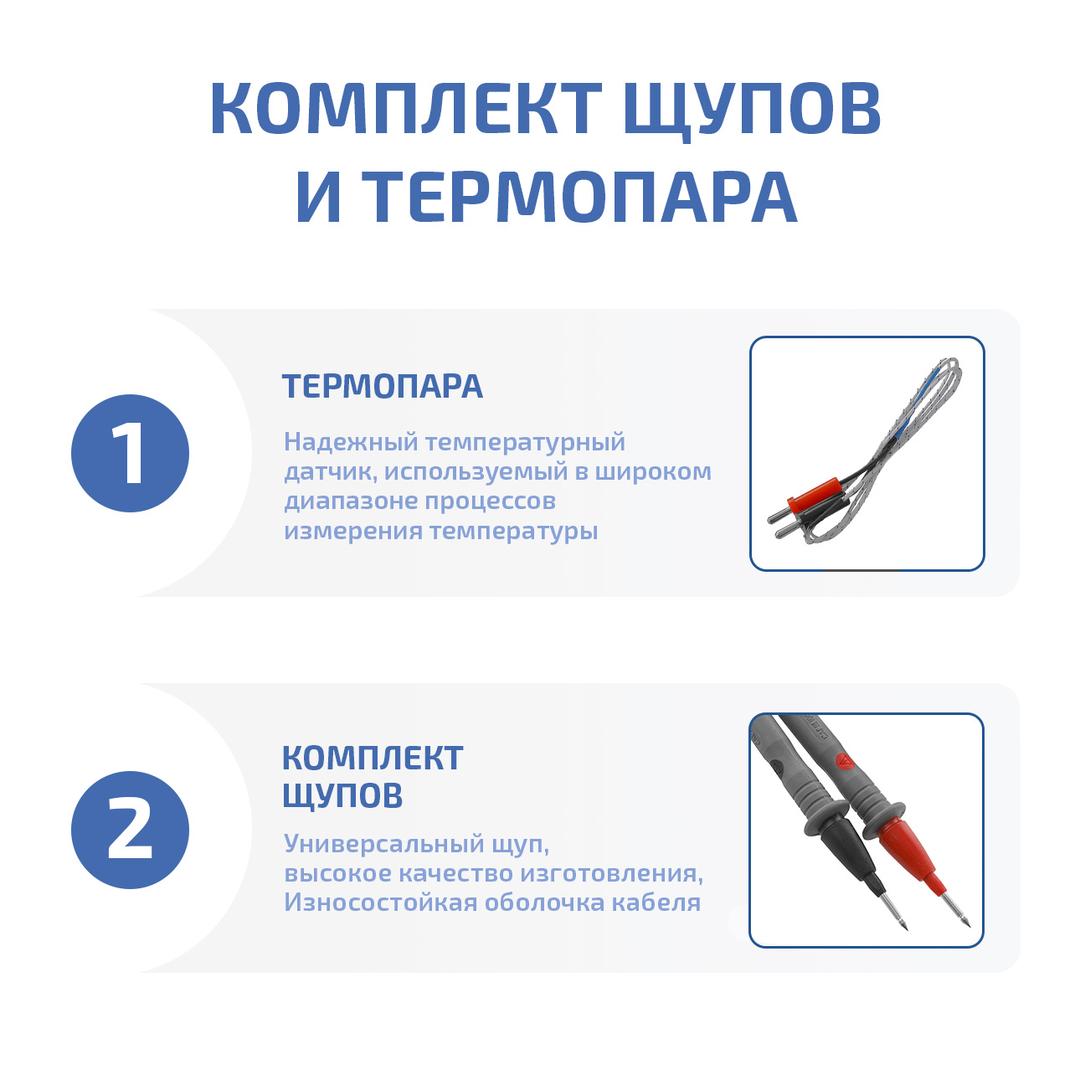

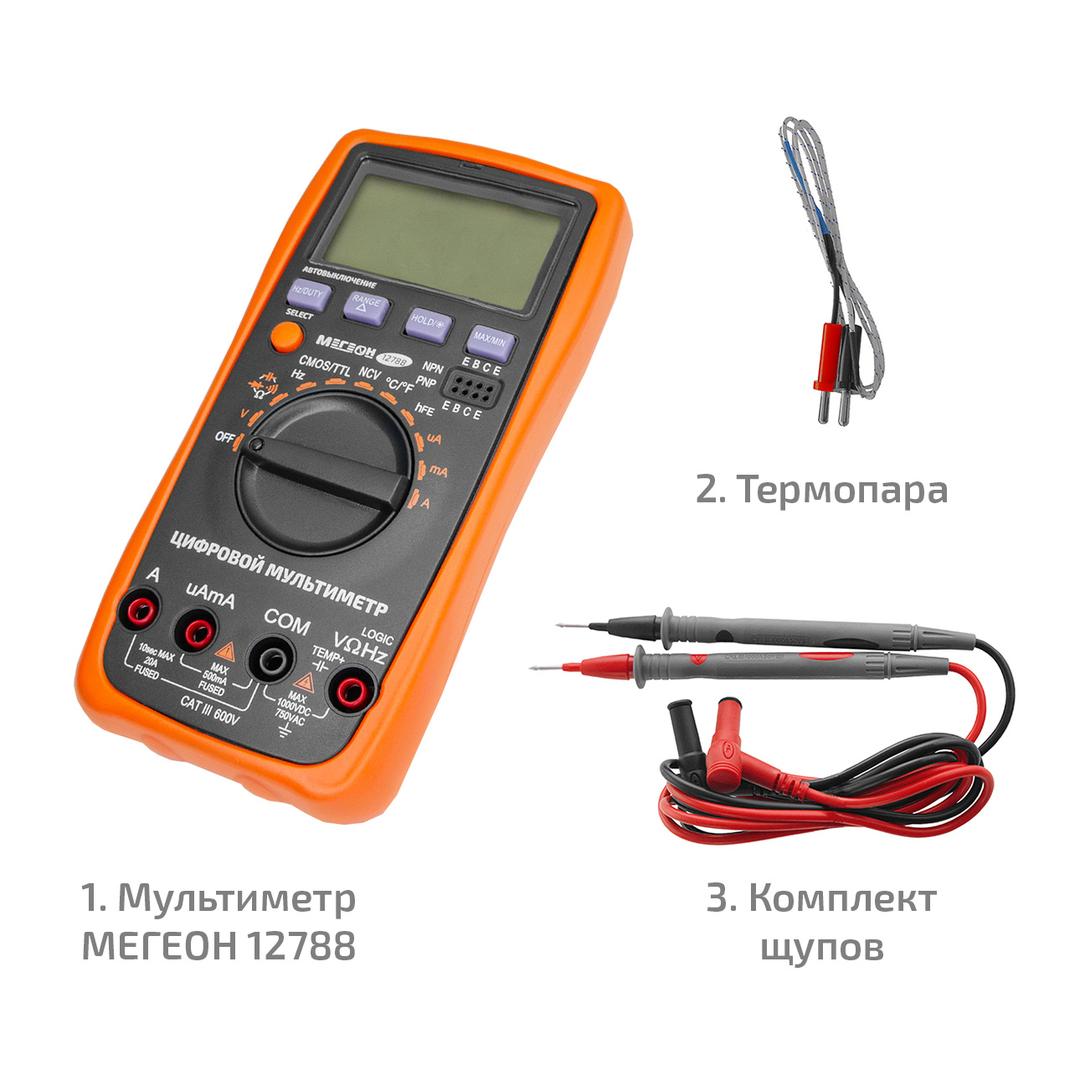

Комплект поставки

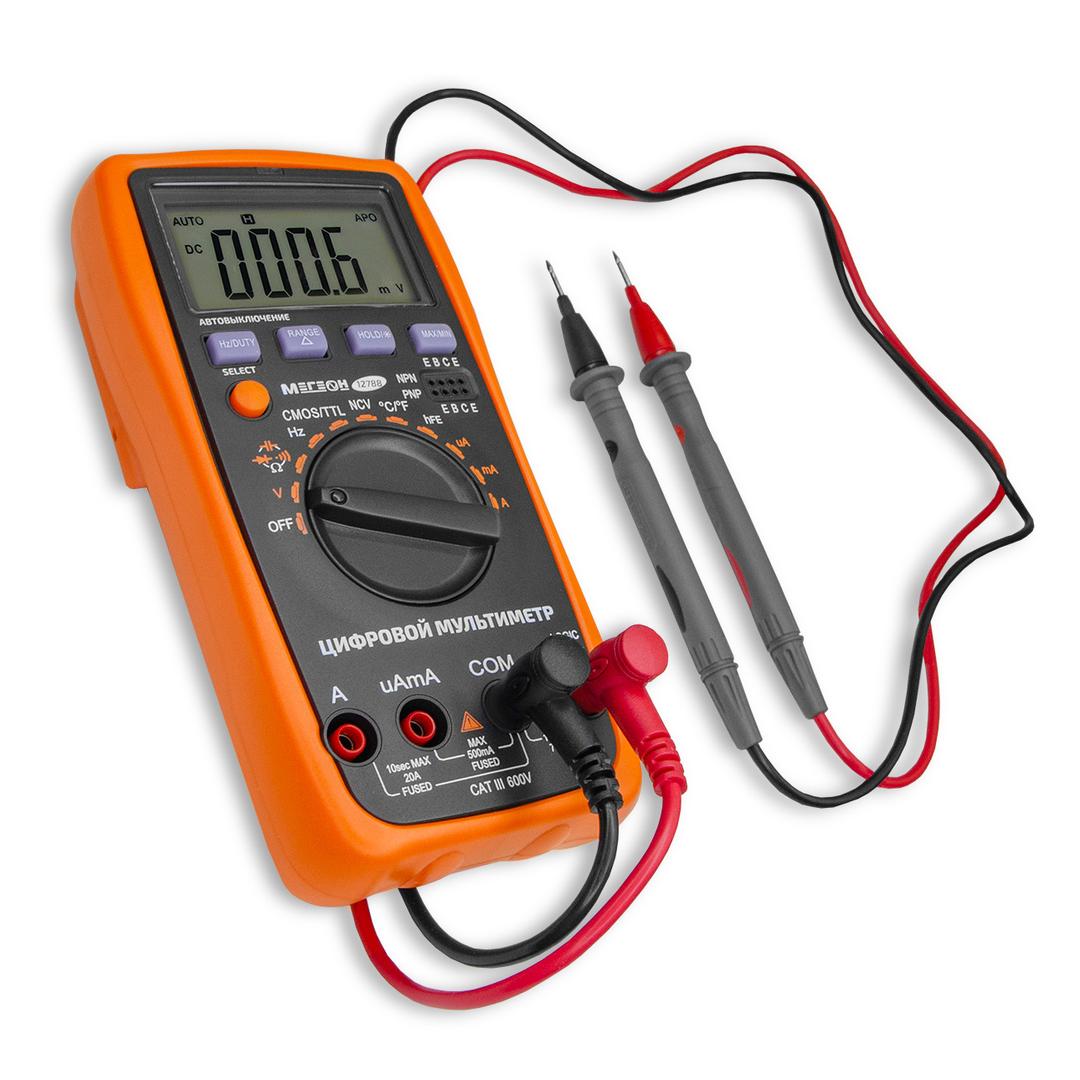

- Цифровой мультиметр МЕГЕОН 12788
- Комплект измерительных щупов
- Термопара типа K
- Руководство по эксплуатации
Мультиметр МЕГЕОН 12788 — это точный и надежный инструмент для решения любых измерительных задач. Выбирайте профессиональный подход к диагностике и ремонту.
Общие параметры
|
Параметр |
Значение |
|

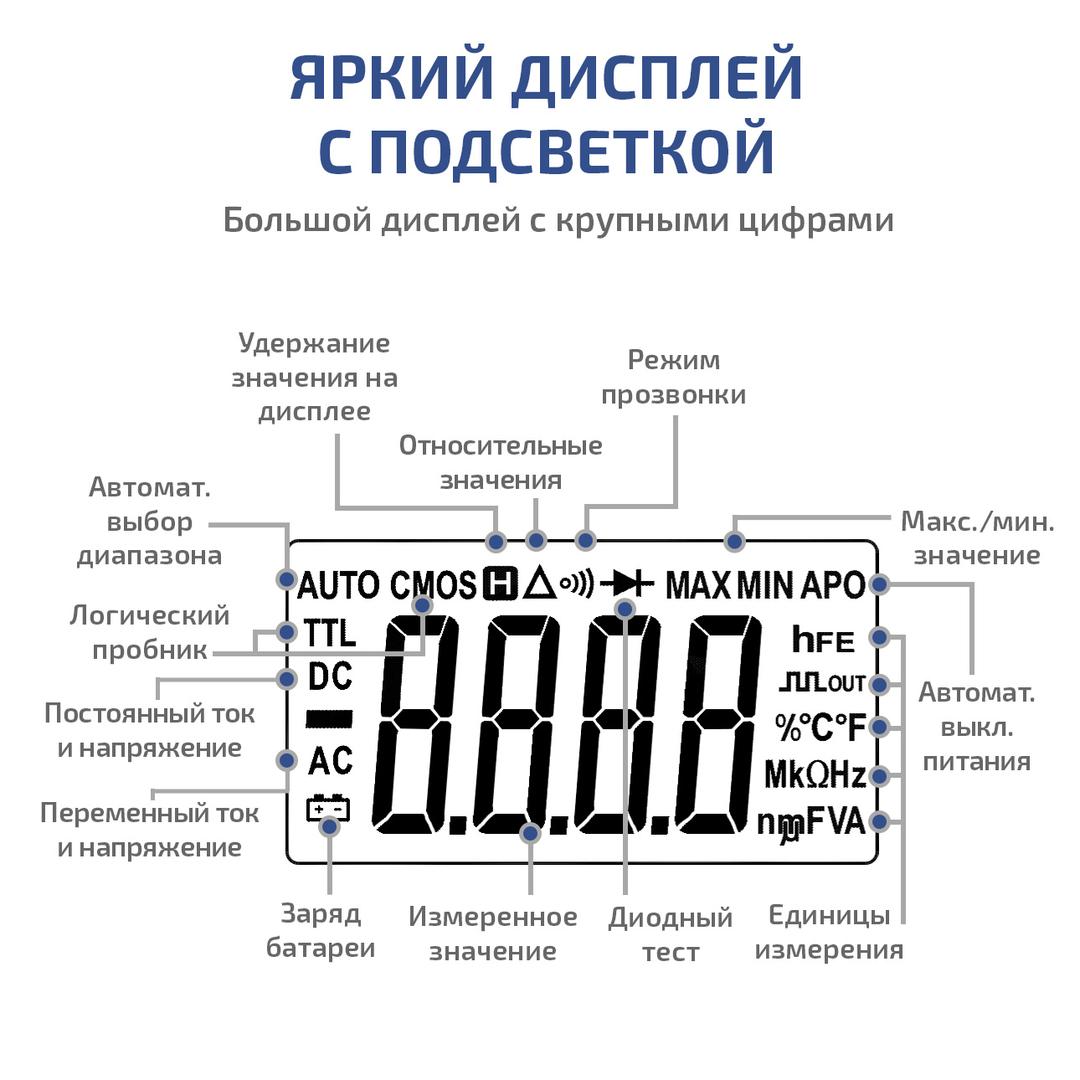

Дисплей |
ЖК-дисплей с подсветкой, разрядностью 3¾ Максимальный отсчёт 3999 с автоматической индикацией полярности. |
|
Измеряемые параметры |
Постоянное и переменное напряжение; Постоянный и переменный ток; Сопротивление; Ёмкость; Частота и скважность; Температура; Коэффициент передачи тока транзистора; |
|
Функции |
Бесконтактное измерение напряжения (NCV); Проверка диода; Проверка целостности цепи (прозвонка); Логический тест (CMOS и TTL); Измерение относительных значений; Ручной и автоматический выбор диапазона; Максимальное и минимальное значение; Режим удержания значения на дисплее; Автоматическое выключение |
|
Питание |
2 батарейки тип ААА 1,5В (LR03) |
|
Вес прибора |
290 г. (включая батареи) |
|
Размеры прибора |
170 х 86 х 35 мм |
|
Условия эксплуатации |
0 ... 40°С; относительная влажность < 80% |
|
Условия хранения |
-10 ... 50°С; относительная влажность < 80% |
Диапазоны и точность измерений
*е.м.р. – единица младшего разряда
Измерение постоянного напряжения (DCV)
|
Диапазон |
Точность |
Разрешение |
|
400 мВ |
±(0,5% + 5 е.м.р.) |
0,1 мВ |
|
4 В |
1 мВ |
|
|
40 В |
10 мВ |
|
|
400 В |
100 мВ |
|
|
1000 В |
±(1,0% + 5 е.м.р.) |
1 В |
Входное сопротивление: в диапазоне 400 мВ >40 МОм, в остальных диапазонах 10 МОм. Защита от перегрузки: постоянное напряжение 1000 В, переменное напряжение 750 В
Измерение переменного напряжения (ACV) (True RMS)
|
Диапазон |
Точность |
Разрешение |
|
4 В |
±(0,8% + 10 е.м.р.) |
1 мВ |
|
40 В |
10 мВ |
|
|
400 В |
100 мВ |
|
|
750 В |
±(1,0% + 10 е.м.р.) |
1 В |
Входное сопротивление: 10 МОм. Защита от перегрузки: постоянное напряжение 1000 В, переменное напряжение 750 В. Частота (синусоидальный сигнал): в диапазоне 750 В – от 40 Гц до 1000 Гц , в остальных диапазонах 40 Гц - 2000 Гц .
Измерение постоянного тока (DCA)
|
Диапазон |
Точность |
Разрешение |
|
400 мкА |
±(1,0% + 5 е.м.р.) |
0,1 мкА |
|
4000 мкА |
1 мкА |
|
|
40 мА |
10 мкА |
|
|
400 мА |
100 мкА |
|
|
4 А |
1 мА |
|
|
20 А |
±(2,0% + 5 е.м.р.) |
10 мА |
Защита от перегрузки: Гнездо «uAmA» – предохранитель 0,5А/250В, гнездо «А» – предохранитель F12А/250В (максимальный ток 20 А не более 10 секунд). Максимальное падение напряжения: 400 мВ для полного диапазона «uAmA», 200 мВ для полного диапазона «А».
Измерение переменного тока (ACA)(True RMS)
|
Диапазон |
Точность |
Разрешение |
|
400 мкА |
±(1,5% + 10 е.м.р.) |
0,1 мкА |
|
4000 мкА |
1 мкА |
|
|
40 мА |
10 мкА |
|
|
400 мА |
100 мкА |
|
|
4 А |
1 мА |
|
|
20 А |
±(2,0% + 10 е.м.р.) |
10 мА |
Защита от перегрузки: Гнездо «uAmA» – предохранитель 0,5А/250В, гнездо «А» – предохранитель F12А/250В (максимальный ток 20 А не более 10 секунд). Максимальное падение напряжения: 400 мВ для полного диапазона «uAmA», 200 мВ для полного диапазона «А». Частота: в диапазоне 20 А – от 40 - 100 Гц , в остальных диапазонах 40 - 400 Гц.
Измерение сопротивления (Ω)
|
Диапазон |
Точность |
Разрешение |
|
400 Ом |
±(0,8% + 5 е.м.р.) |
0,1 Ом |
|
4 кОм |
±(0,8% + 2 е.м.р.) |
1 Ом |
|
40 кОм |
10 Ом |
|
|
400 кОм |
100 Ом |
|
|
4 МОм |
1 кОм |
|
|
40 МОм |
±(1,2% + 5 е.м.р.) |
10 кОм |
Напряжение разомкнутой цепи: >500 мВ. Защита от перегрузки: постоянное/переменное напряжение 30 В (пиковое значение). Погрешность измерения не включает сопротивление измерительных проводов.
Измерение ёмкости (‑‖‑)
|
Диапазон |
Точность |
Разрешение |
|
40 нФ |
±(2,5% + 6 е.м.р.) |
10 пФ |
|
400 нФ |
±(2,5% + 5 е.м.р.) |
100 пФ |
|
4 мкф |
1 нФ |
|
|
40 мкФ |
10 нФ |
|
|
400 мкФ |
±(5,0% + 8 е.м.р.) |
100 нФ |
|
4000 мкФ |
1 мкФ |
|
|
40000 мкФ |
10 мкФ |
Защита от перегрузки: 30 В (пиковое значение).
Измерение частоты (Hz)
|
Диапазон |
Точность |
Разрешение |
Амплитуда сигнала |
|
10 Гц |
±(1,0% + 10 е.м.р.) |
0,001 Гц |
1,5 ... 10 В |
|
100 Гц |
0,01 Гц |
||
|
1 кГц |
0,1 Гц |
||
|
10 кГц |
1 Гц |
||
|
100 кГц |
10 Гц |
||
|
1 МГц |
100 Гц |
||
|
10 МГц |
1 кГц |
5 ... 10 В |
Защита от перегрузки: 30 В (пиковое значение). При недостаточной амплитуде входного сигнала измеренное значение частоты будет ниже реального.
Измерение скважности (%)
|
Диапазон |
Разрешение |
Точность |
|
1...99% |
0,1% |
1% + 3емр |
Защита от перегрузки: 30 В (пиковое значение). При недостаточной амплитуде входного сигнала измеренное значение частоты будет ниже реального.
Логический тест (CMOS / TTL)
|
Уровень |
Индикация |
Технология |
Значение |
|
Высокий |
П П П П |
CMOS |
≥ 4 В |
|
TTL |
≥ 2,5 В |
||
|
Неопределённый |
— — — — |
CMOS |
2 В < & < 4 В |
|
TTL |
0,8 В < & < 2,5 В |
||
|
Низкий |
U U U U |
CMOS |
≤ 2 В |
|
TTL |
≤ 0,8 В |
Коэффициент передачи тока транзистора (hFE)
|
Тип перехода |
Результат |
Условия |
|
PNP / NPN |
0 ... 1000 |
Iб ~ 15 мкА, Uкэ ~ 4,5 В |
Диодный тест и Проверка целостности цепи
|
Режим |
Отображаемое значение |
Условия на входе прибора |
|
Диодный тест |
Падение напряжения при прямой полярности / Символ «OL» при обратной |
Постоянный ток 0,8 мА при прямой полярности и напряжение около 4 В при разомкнутой цепи |
| Проверка целостности цепи |
Звуковой сигнал при сопротивлении менее 50 Ом |
Постоянное напряжение около 2 В при разомкнутой цепи |
Защита от перегрузки: 30 В (пиковое значение).
Температура (°C / °F)
|
Диапазон |
Точность |
Разрешение |
|
-40°С ... 1000°С |
< 400°С ±(1,0% + 5 е.м.р.) ≥ 400°С ±(1,5% + 15 е.м.р.) |
1°С |
|
-40°F ... 1832°F |
< 750°С ±(1,0% + 5 е.м.р.) ≥ 750°С ±(1,5% + 15 е.м.р.) |
1°F |
